Gniazda i wtyki DC to podstawowe elementy połączeń zasilających w urządzeniach elektronicznych, zasilaczach i sprzęcie audio. Pozwalają podłączyć urządzenie do zasilacza sieciowego lub innego źródła prądu stałego, bez konieczności przerabiania samego sprzętu.

Do czego służą gniazda i wtyki DC?

Wszelkiego rodzaju wtyki i gniazda umożliwiają podłączenie urządzeń zasilanych z sieci elektrycznej do gniazda elektrycznego. W przypadku złącz DC chodzi o zasilanie napięciem stałym, a nie zmiennym z gniazdka 230 V. Najczęściej spotkasz je w routerach, kamerach, głośnikach, paskach LED, modułach elektronicznych i prototypach.

Najważniejsze wymiary: średnica i długość

Przy wyborze wtyku liczą się dwa wymiary: średnica zewnętrzna (np. 2,1 mm lub 2,5 mm) oraz średnica wewnętrzna (np. 5,5 mm). Oznaczenie w postaci 2,1 x 5,5 oznacza więc wtyk o średnicy zewnętrznej 5,5 mm i pinie o średnicy 2,1 mm. Warto też sprawdzić długość wtyku, ponieważ niektóre modele mają wyraźnie dłuższy element, który nie zawsze pasuje do gniazda w urządzeniu.

Rodzaje wykonania

• Gniazda do montażu – przykręcane lub przeznaczone do wbudowania w obudowę, dostępne w wersji metalowej i plastikowej.

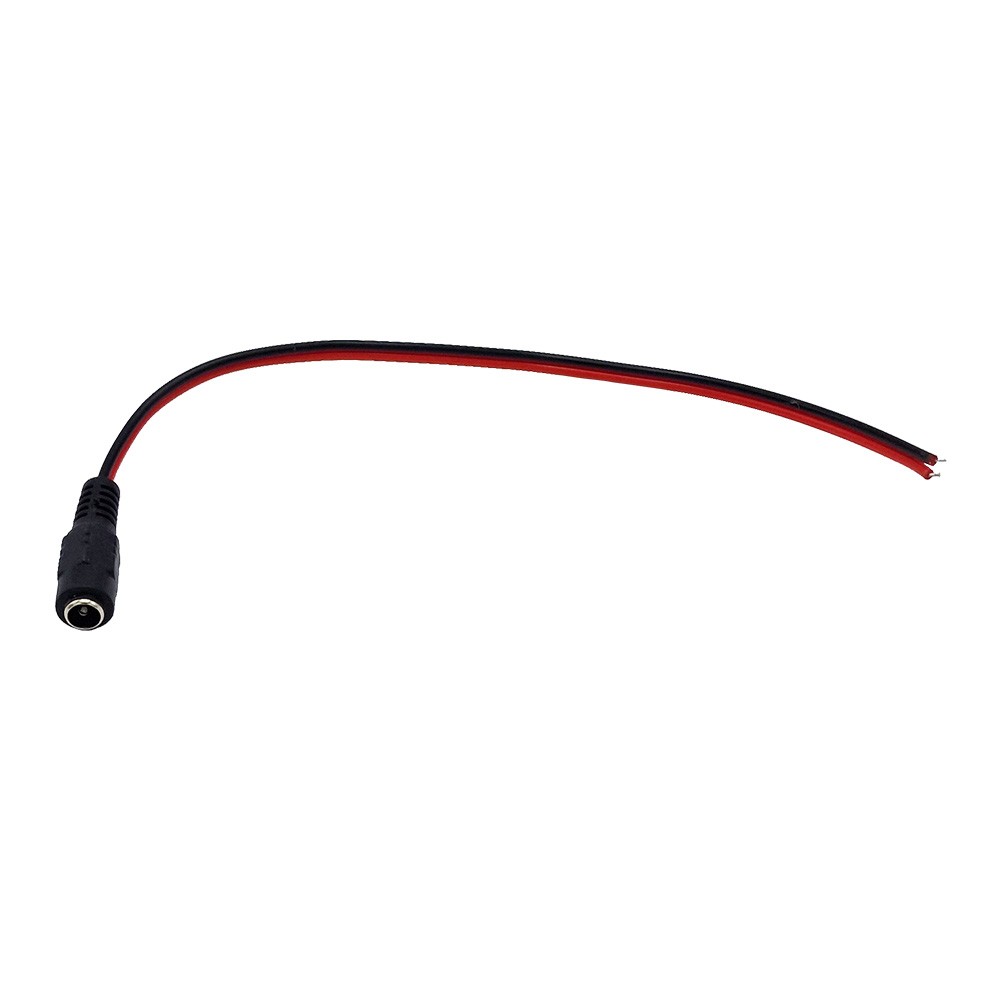

• Gniazda z przewodem – gotowe do podłączenia, z przewodem o długości około 15 cm.

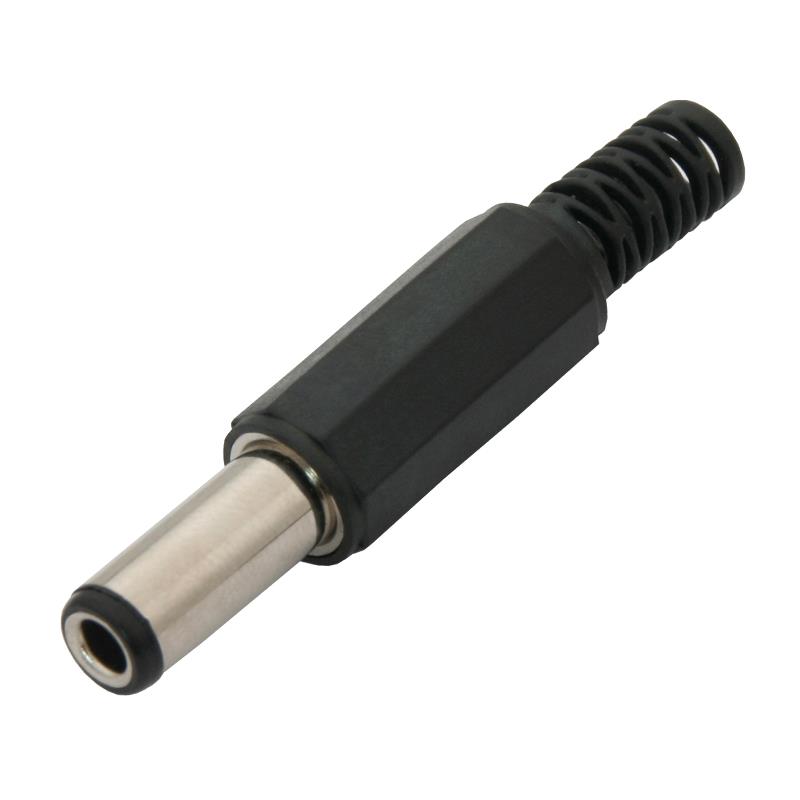

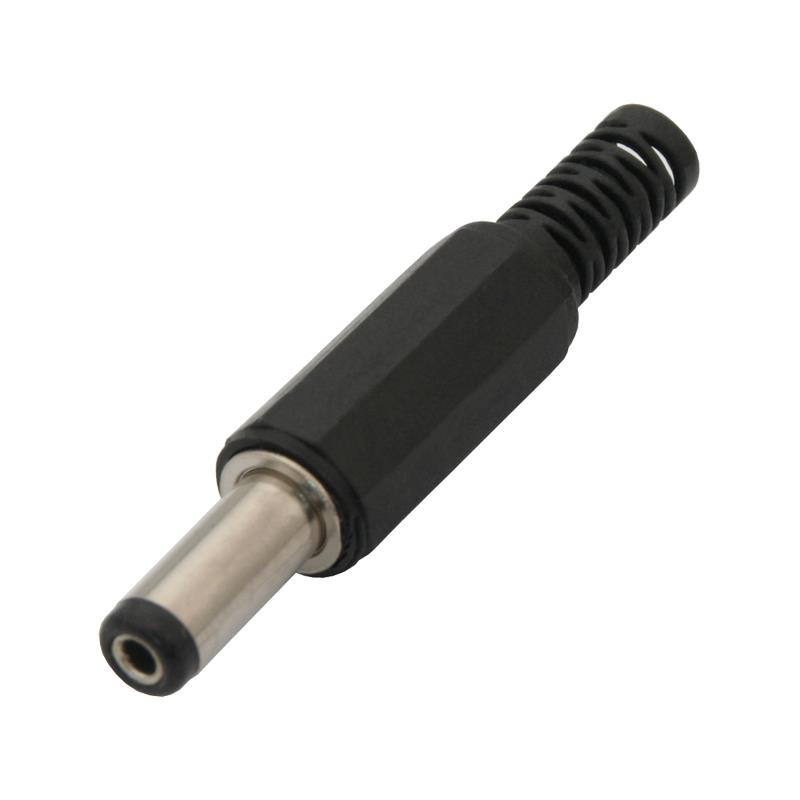

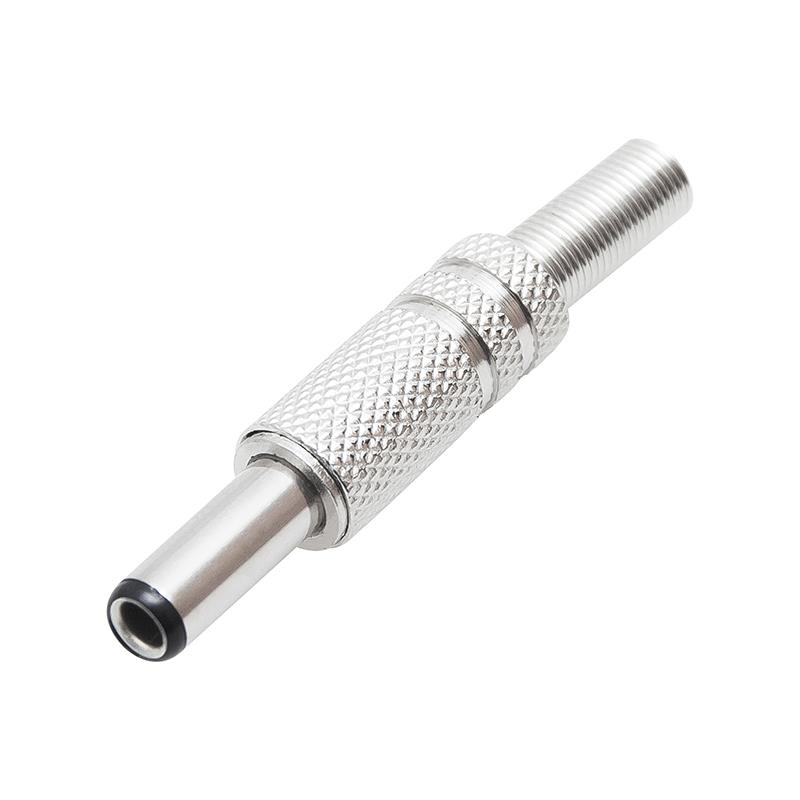

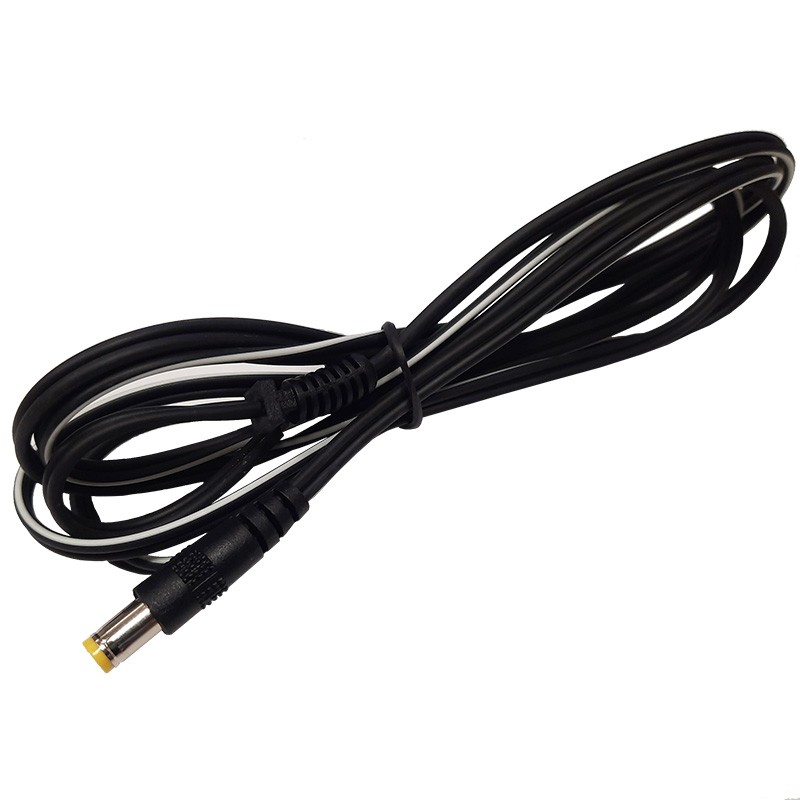

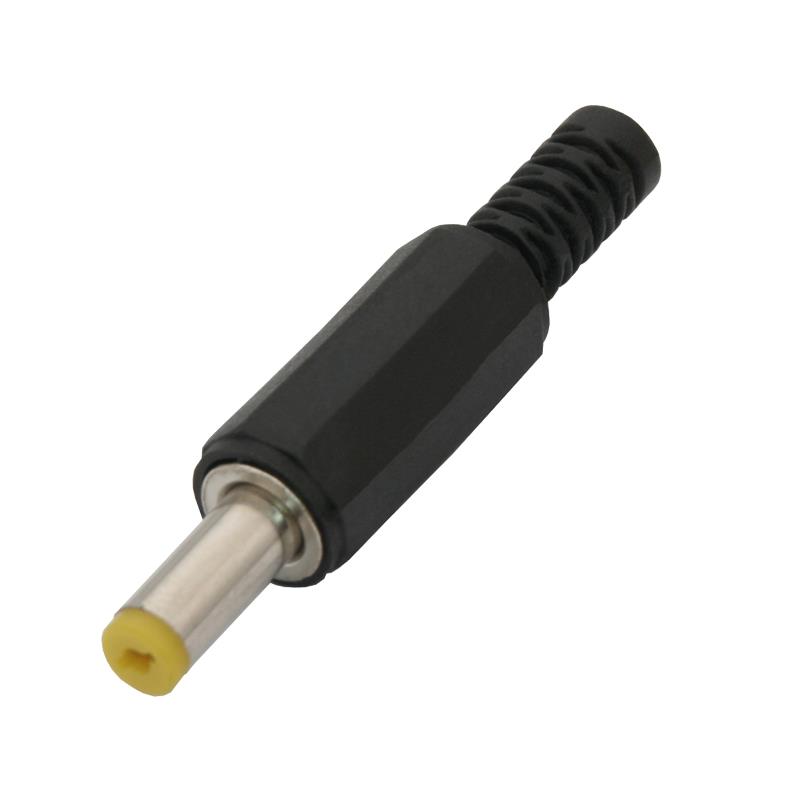

• Wtyki na kabel – do samodzielnego montażu lub gotowe z przewodem 1,5 m, 1,8 m czy dwupolowym przewodem 2 x 0,22 mm.
• Wtyki kątowe – przydatne tam, gdzie prosty wtyk wystawałby z obudowy i blokował przestrzeń.
• Przedłużacze – łączą wtyk z gniazdem, gdy odległość między zasilaczem a urządzeniem jest za mała lub za duża.

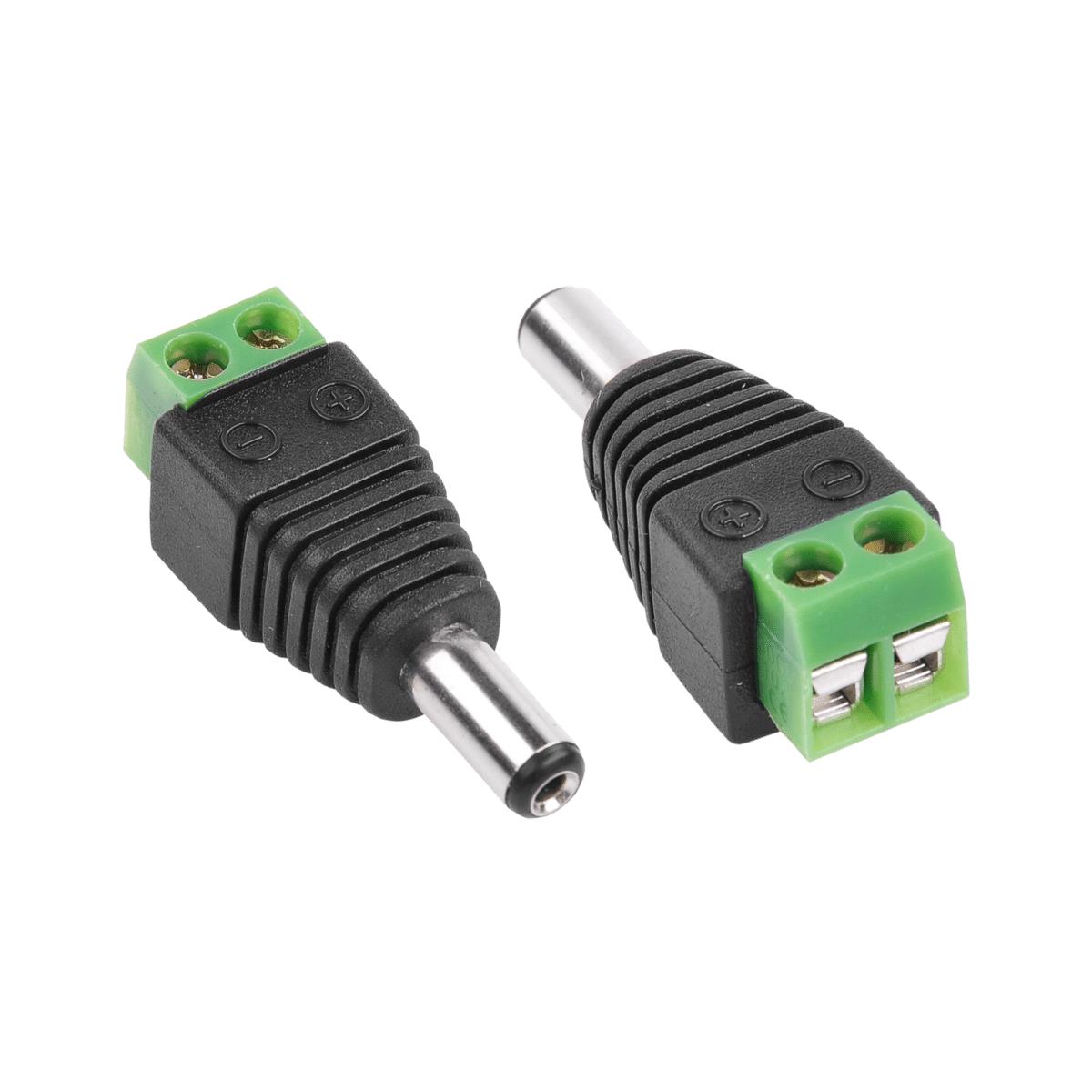

• Wtyki z szybkozłączem – ułatwiają szybkie podłączenie i odłączenie zasilania bez wkręcania.

Na co zwrócić uwagę przy wyborze

Przed zakupem sprawdź w instrukcji urządzenia lub na etykiecie zasilacza wymagane wymiary złącza, napięcie oraz polaryzację. Część produktów w tej kategorii jest przystosowana do napięcia do 30 V DC, co warto porównać z parametrami swojego sprzętu. Przy samodzielnym montażu przewodu dobierz przekrój żyły do przewidywanego prądu, a przy gniazdach do obudowy zwróć uwagę na sposób mocowania.

Najczęstsze pytania

Czy wtyk DC pasuje do każdego zasilacza?

Nie. Musi mieć zgodną średnicę zewnętrzną i wewnętrzną oraz odpowiednie napięcie. Najlepiej porównać wymiary z gniazdem w urządzeniu.

Jaka jest różnica między gniazdem a wtykiem?

Gniazdo montuje się w urządzeniu lub obudowie, a wtyk znajduje się na końcu przewodu zasilacza i wkładany jest do gniazda.

Co oznacza 2,1 x 5,5 lub 2,5 x 5,5?

To wymiary: średnica wewnętrzna pinu i średnica zewnętrzna wtyku w milimetrach. Przykładowo 2,1 x 5,5 oznacza pin 2,1 mm i zewnętrzną średnicę 5,5 mm.

Czy mogę użyć przedłużacza?

Tak, jeśli zachowasz zgodne wymiary i napięcie. Przedłużacz wydłuża kabel, ale nie zmienia parametrów zasilania, więc dobierz go do prądu pobieranego przez urządzenie.
