Mostek prostowniczy to podstawowy element elektroniki, który zamienia prąd zmienny (AC) na prąd jednokierunkowy (DC). Dzięki temu można zasilać urządzenia elektroniczne, które – ze względu na prąd zmienny w gniazdku – nie mogłyby działać bez takiego układu. Mostek prostowniczy pełni rolę pierwszego etapu w wielu zasilaczach, ładowarkach i układach sterowania.

Do czego służą mostki prostownicze

Mostek składa się z czterech diod połączonych w układ, który przepuszcza obie połówki sinusoidy napięcia zmiennego w jednym kierunku. Na wyjściu otrzymujemy napięcie tętniące, które po wygładzeniu kondensatorem staje się stałym napięciem zasilającym. Stosuje się je m.in. w:

• zasilaczach impulsowych i liniowych,
• ładowarkach akumulatorów,
• sterownikach i układach automatyki,
• urządzeniach audio i sprzęcie domowym, gdzie potrzebne jest zasilanie DC.

Jak wybrać mostek prostowniczy

W naszej ofercie znajdziesz mostki o prądzie znamionowym od 1 A do 50 A oraz o napięciu wstecznym od 100 V do 1000 V. Przy wyborze warto kierować się dwoma parametrami:

• Prąd (A) – powinien być wyraźnie wyższy niż maksymalny prąd pobierany przez zasilane urządzenie, aby mostek nie pracował na granicy swoich możliwości.
• Napięcie (V) – musi być co najmniej kilkukrotnie wyższe od napięcia, jakie wystąpi w układzie, z zapasem na szczyty napięcia w sieci.

Dla małych układów elektronicznych wystarczą mostki o prądzie 1–3 A, natomiast do większych zasilaczy i urządzeń mocy warto sięgnąć po modele 25–50 A.

Na co zwrócić uwagę

Mostek prostowniczy w czasie pracy się nagrzewa, dlatego przy większych prądach ważne jest odpowiednie chłodzenie. Modele w obudowie przystosowanej do montażu na radiatorze pozwalają odprowadzić ciepło skuteczniej niż wersje w obudowie DIP. Przy montażu zwróć uwagę na oznaczenia wyprowadzeń (+, –, ~), ponieważ błędne podłączenie może uszkodzić zarówno mostek, jak i resztę układu.

Najczęstsze pytania

Czy mostek prostowniczy zamienia prąd zmienny na stały?

Tak, mostek prostowniczy przekształca prąd zmienny w prąd jednokierunkowy, który następnie można wygładzić kondensatorem do postaci zbliżonej do stałego.

Jaki mostek wybrać do małego zasilacza?

Do niewielkich układów elektronicznych zwykle wystarcza mostek o prądzie 1–3 A i napięciu 1000 V, który zapewnia zapas bezpieczeństwa.

Czy mostek prostowniczy trzeba chłodzić?

Przy większych prądach tak – mostek nagrzewa się podczas pracy. Dla mocniejszych modeli zaleca się montaż na radiatorze.

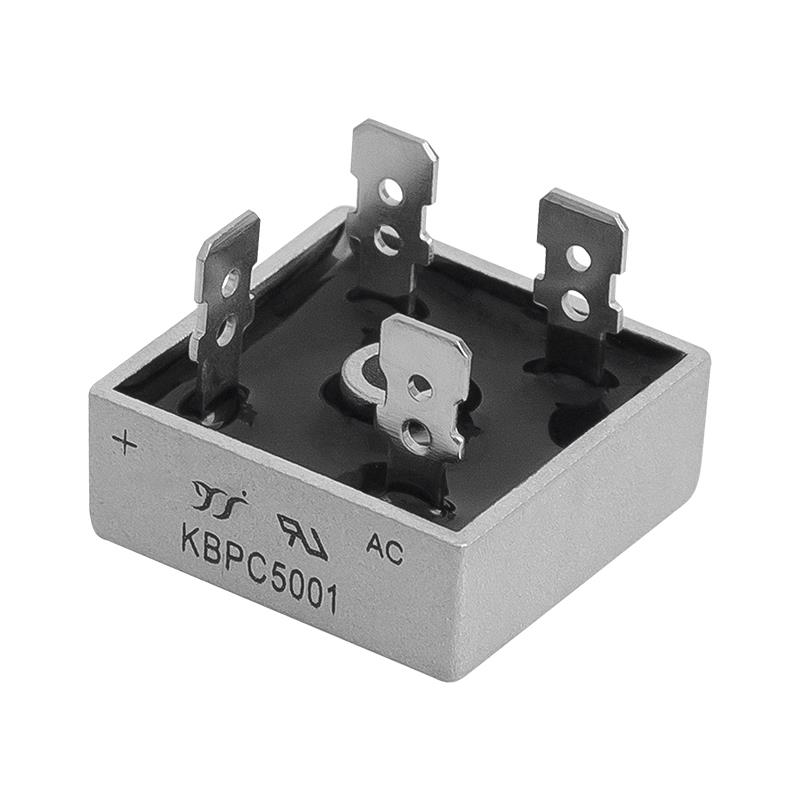

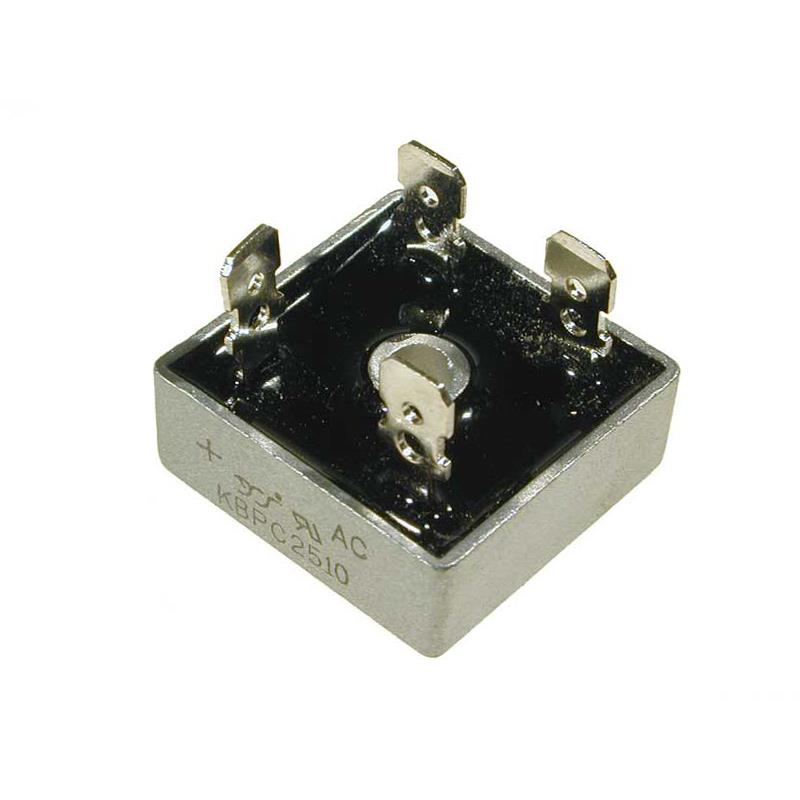

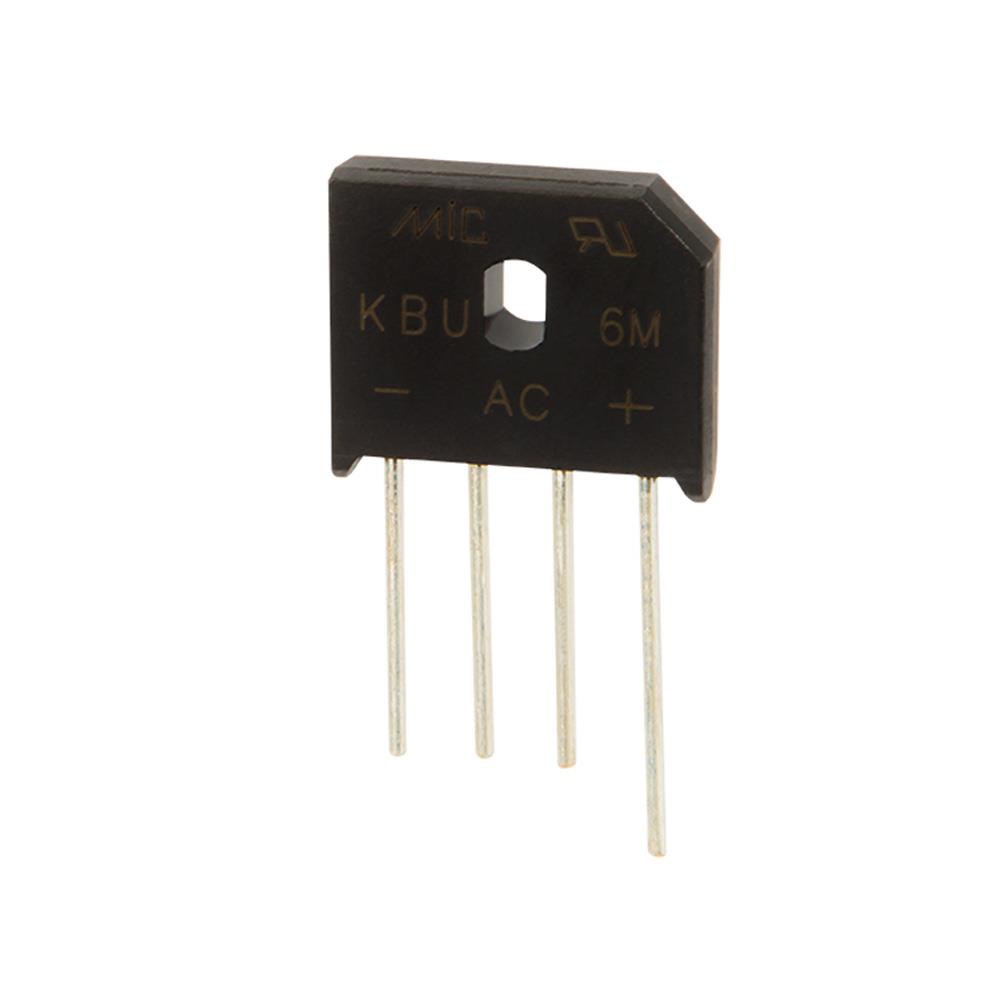

Czym różnią się mostki w obudowie KBPC/KBU od tych w obudowie DIP?

Obudowy KBPC i KBU są większe i lepiej odprowadzają ciepło, dlatego nadają się do wyższych prądów. Obudowy DIP są kompaktowe i stosowane w mniejszych układach o niższym poborze prądu.
