Kable i złącza RJ45 (skrętki) to podstawa każdej przewodowej sieci komputerowej. Służą do przesyłania danych w standardzie Ethernet, łącząc routery, switche, komputery, konsole i inne urządzenia. Choć z zewnątrz wyglądają niemal identycznie, ich wnętrze i możliwości zależą od kategorii (Cat), która określa przepustowość i odporność na zakłócenia.

Jak zbudowany jest kabel RJ45

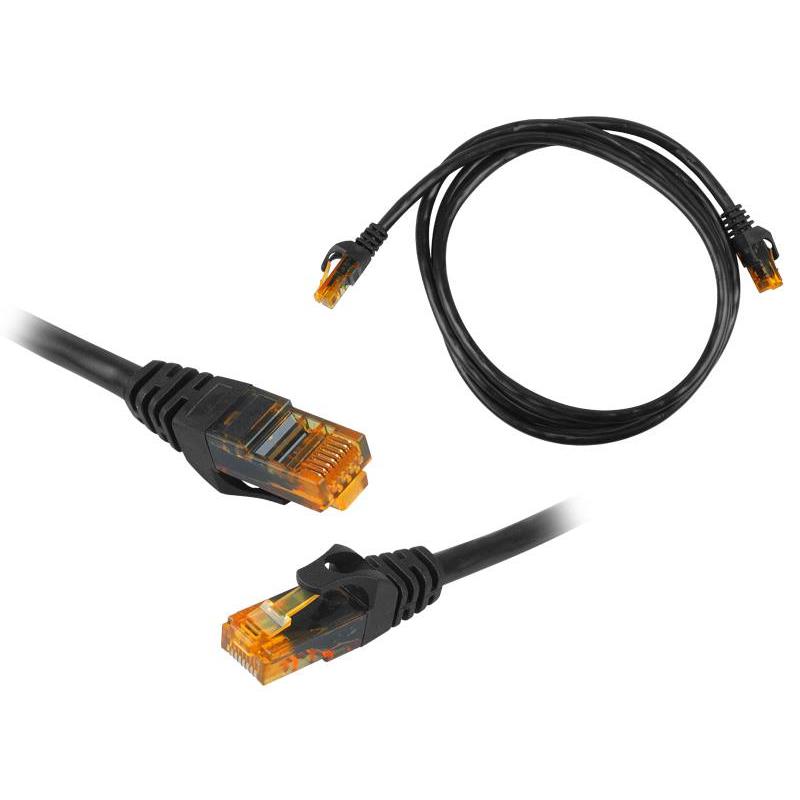

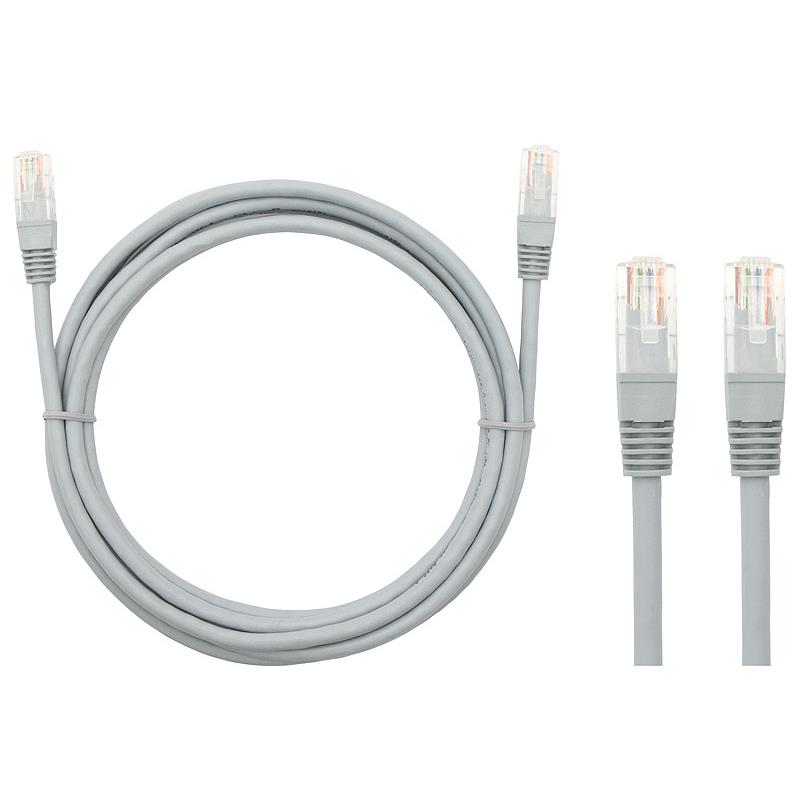

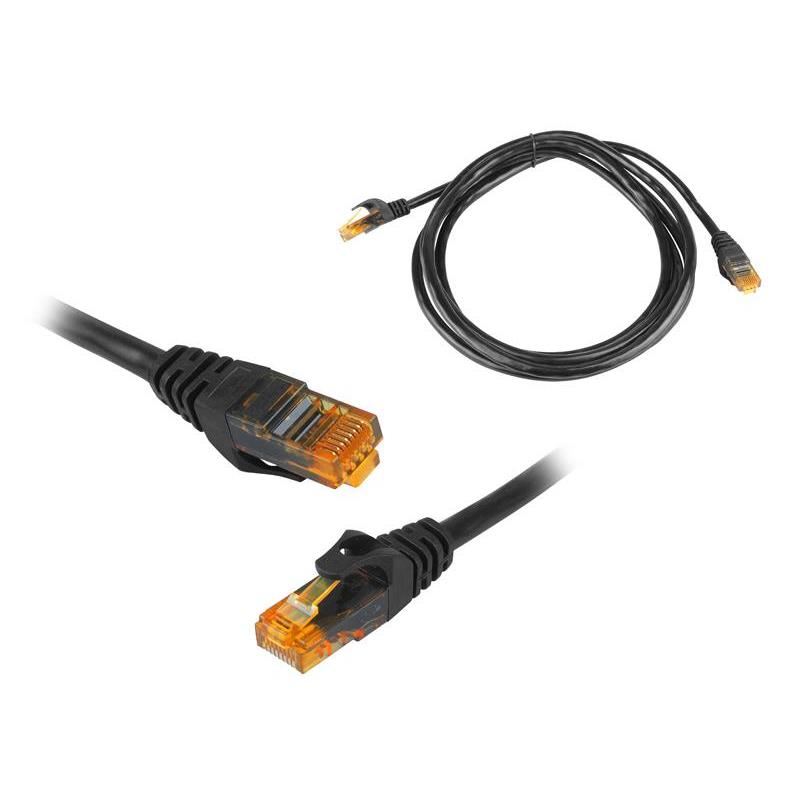

Kabel RJ45 składa się z czterech lub ośmiu przewodów miedzianych, skręconych parami. Skręcenie ogranicza zakłócenia między przewodami. Całość jest pokryta izolacją i zewnętrzną osłoną, a w wersjach ekranowanych dodatkowo folią lub oplotem chroniącym przed zakłóceniami elektromagnetycznymi. Na końcach montuje się wtyki RJ45 (8P8C), które wpina się w gniazda sieciowe i porty urządzeń.

Kategorie kabli i ich zastosowanie

• Cat 5e – do 1 Gb/s przy 100 MHz, wystarcza w prostych instalacjach domowych.
• Cat 6 – do 10 Gb/s na krótkich odcinkach (do ok. 55 m), 250 MHz, zwykle z separatorem par.
• Cat 6a – stabilne 10 Gb/s na do 100 m, 500 MHz, ekranowany; standard w nowoczesnych biurach.
• Cat 7/7a – 600–1000 MHz, stosowany w przemyśle; pełne wykorzystanie wymaga specjalnych złączy GG45/TERA.
• Cat 8 – do 2000 MHz, transfer rzędu 25–40 Gb/s na krótkich dystansach, ekranowanie S/FTP (każda para w folii i całość w oplocie). Projektowany głównie z myślą o centrach danych i profesjonalnym gamingu.

Na co zwrócić uwagę przy wyborze

• Długość – wybierz kabel możliwie dokładnie dopasowany do trasy; zbyt długi plącze się, zbyt krótki może nie dosięgnąć.
• Kategoria – dopasuj ją do prędkości łącza i sprzętu. Kabel Cat 8 w sieci 100 Mb/s nie przyspieszy połączenia.
• Ekranowanie – przy kablach biegnących blisko zasilania lub urządzeń elektrycznych warto wybrać wersję ekranowaną.
• Kolor – to tylko kwestia organizacji okablowania, nie wpływa na parametry.
• Przeznaczenie – krótkie patchcordy łączą sprzęt w szafie RACK lub na biurku, dłuższe odcinki prowadzi się stałą instalacją.

Najczęstsze pytania

Czy Cat 8 jest potrzebny w domu?

W większości domów nie. Przy łączach do 1 Gb/s wystarczy Cat 5e lub Cat 6, a Cat 8 to rozwiązanie dla bardzo wysokich przepustowości i sprzętu serwerowego.

Jaka jest maksymalna długość kabla RJ45?

Dla standardu Ethernet przyjmuje się 100 m dla pojedynczego odcinka miedzianego. Dłuższe trasy wymagają przełącznika lub światłowodu.

Czy kable różnych kategorii są kompatybilne?

Fizycznie tak, wtyk RJ45 pasuje do każdego gniazda. Jednak cała trasa działa z parametrami najsłabszego elementu, więc warto stosować jedną kategorię na całym odcinku.

Czym różni się kabel prosty od skrzyżowanego?

Kabel prosty (patchcord) łączy urządzenia różnego typu, np. komputer z switchem. Skrzyżowany łączył dwa urządzenia tego samego typu, dziś jednak nowoczesne porty działają w trybie auto-MDI-X, więc zwykle nie ma to znaczenia.

Kable RJ45 (skrętki) to fundament każdej sieci przewodowej. Choć z wyglądu bywają niemal identyczne, ich wnętrze i możliwości różnią się drastycznie w zależności od kategorii (Cat), która określa przepustowość oraz odporność na zakłócenia.

Kategorie kabli RJ45: Szybki przegląd

Kategorie ewoluowały wraz z potrzebami technologicznymi. Obecnie najczęściej spotykamy:

• Cat 5e: Standard budżetowy. Obsługuje prędkość do 1 Gb/s przy częstotliwości 100 MHz. Wystarczający do starszych instalacji domowych.

• Cat 6: Złoty środek. Oferuje do 10 Gb/s na krótkich dystansach (do 55m) i 250 MHz częstotliwości. Posiada separator rozdzielający pary przewodów.

• Cat 6a: Standard nowoczesnego biura. Stabilne 10 Gb/s na dystansie do 100 metrów i 500 MHz. Jest ekranowany, co eliminuje zakłócenia.

• Cat 7/7a: Standard przemysłowy. Obsługuje do 10 Gb/s przy wyższej częstotliwości (600–1000 MHz). Wymaga specjalnych złączy (GG45/TERA), by w pełni wykorzystać swój potencjał.

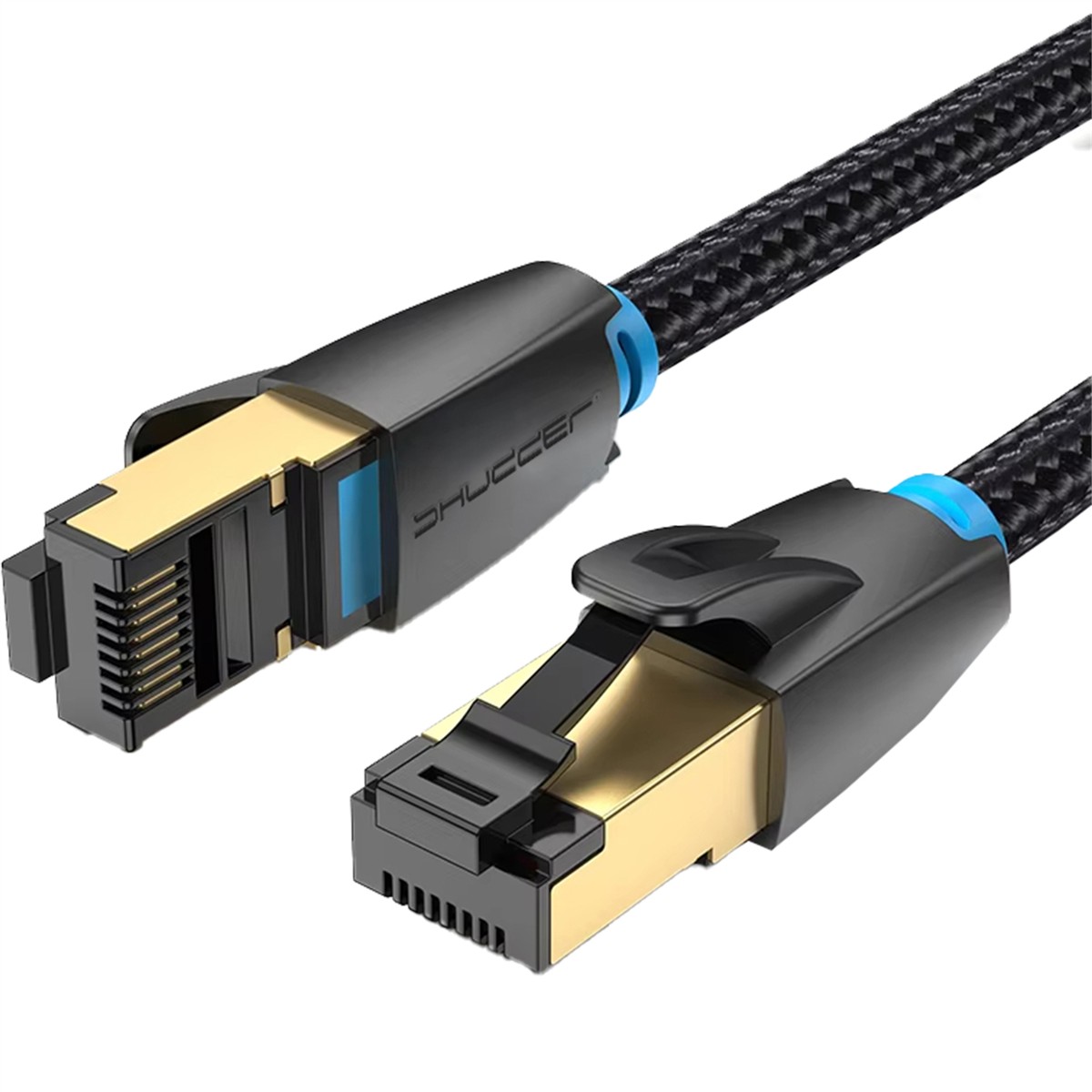

Cat 8: Król wydajności

Kategoria 8 to obecnie najwyższy standard miedzianego okablowania, zaprojektowany głównie z myślą o centrach danych i profesjonalnym gamingu.

Najlepsze cechy Cat 8:

• Ekstremalna prędkość: Pozwala na transfer danych rzędu 25 Gb/s lub nawet 40 Gb/s. To przeskok cywilizacyjny w porównaniu do Cat 6.
• Gigantyczna częstotliwość: Pracuje w paśmie do 2000 MHz (2 GHz). Im wyższa częstotliwość, tym więcej danych kabel może przesłać w tym samym czasie bez błędów.
• Doskonałe ekranowanie (S/FTP): Każda para przewodów jest owinięta folią, a całość znajduje się w dodatkowym oplocie. Dzięki temu kabel jest niemal całkowicie odporny na zakłócenia elektromagnetyczne (EMI).
• Niskie opóźnienia (Latency): Dzięki ogromnej przepustowości, "wąskie gardło" praktycznie znika, co jest kluczowe w handlu wysokich częstotliwości czy grach online.
• Przyszłościowość: Instalując Cat 8 dzisiaj, masz pewność, że Twoja infrastruktura nie zestarzeje się przez najbliższą dekadę, nawet przy wejściu standardów internetu wielogigabitowego.
