Konektory elektryczne to niewielkie elementy służące do szybkiego i pewnego łączenia przewodów oraz urządzeń elektrycznych. Dzięki nim można wykonać połączenie bez lutowania, a w razie potrzeby łatwo je rozłączyć lub wymienić. Kategoria konektorów izolowanych obejmuje zarówno końcówki zaciskane na przewodach, jak i gniazda i wtyki do połączeń rozłącznych.

Rodzaje konektorów izolowanych

Oferta obejmuje kilka typów złączy, różniących się kształtem i sposobem połączenia:

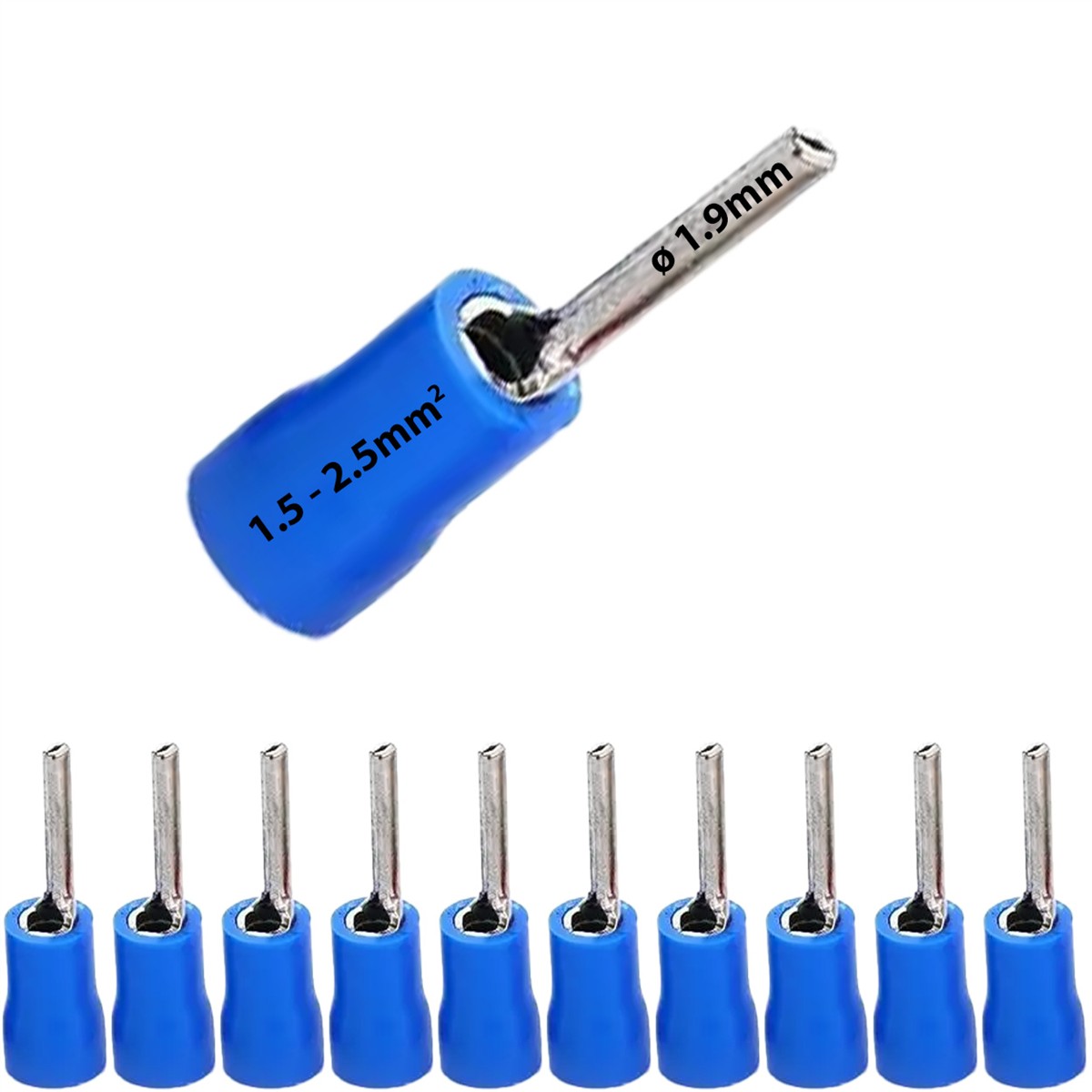

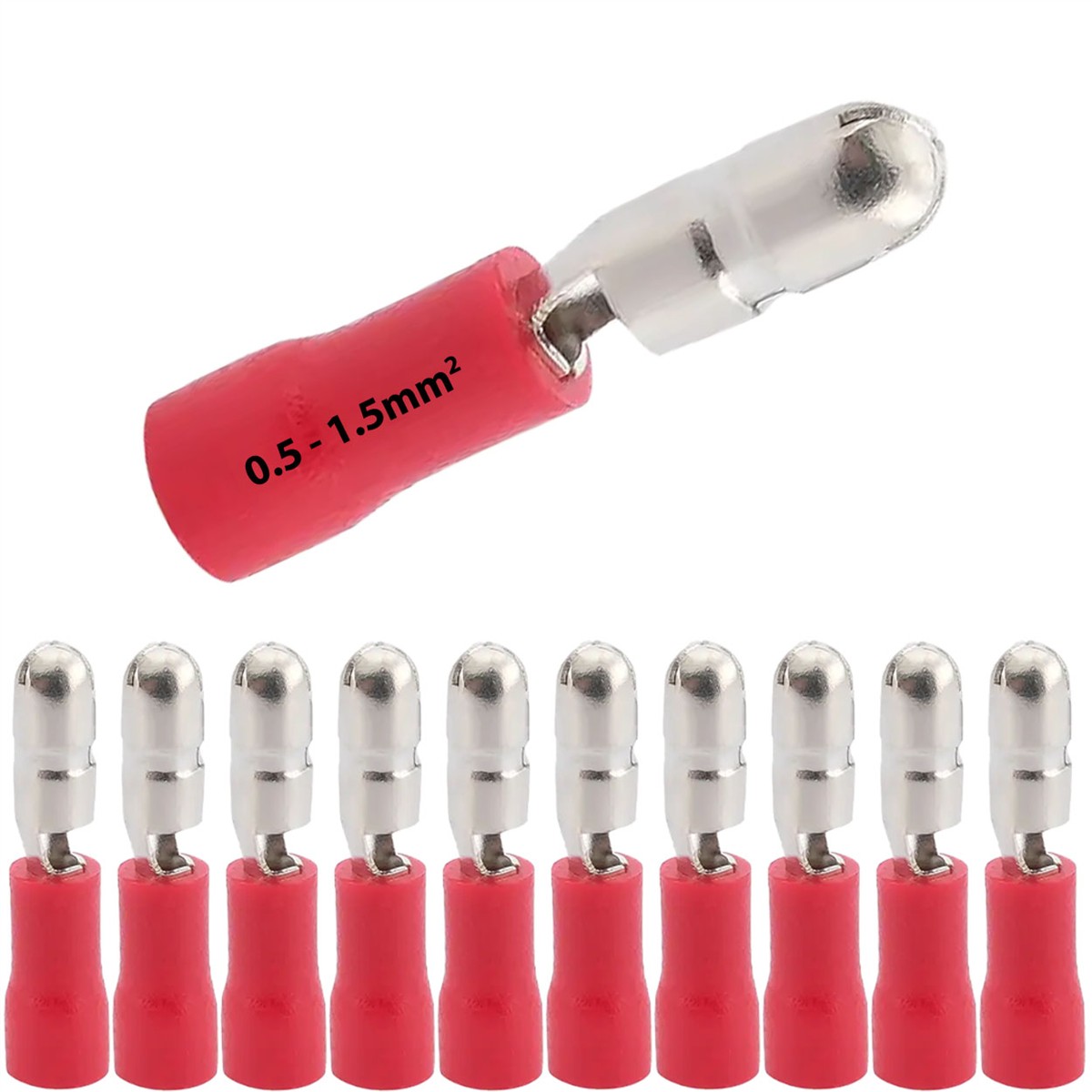

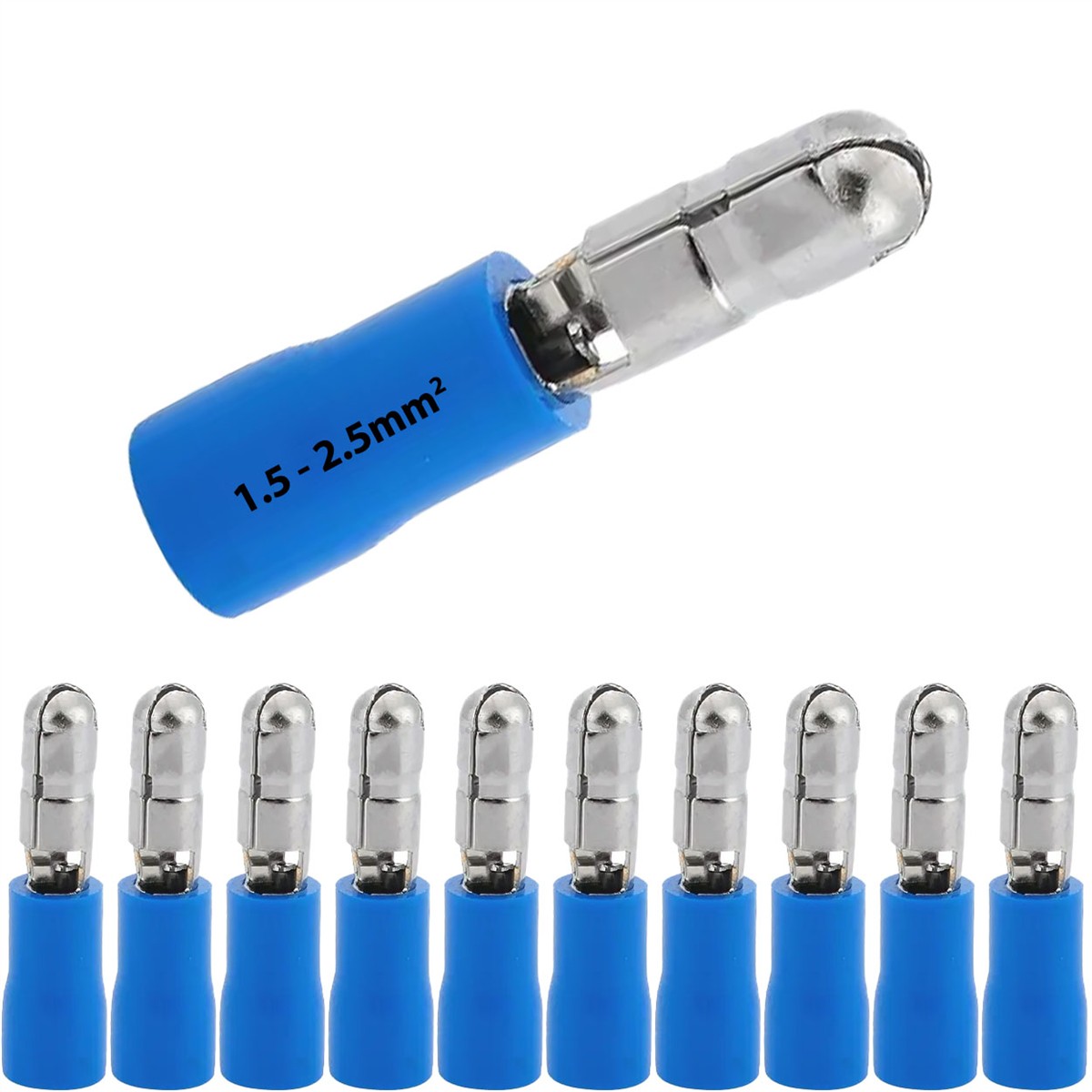

• Konektory igłowe (szpilki) – do przewodów o przekroju od 0,5 do 6 mm², stosowane przy połączeniach zaciskanych w listwach i rozdzielnicach.

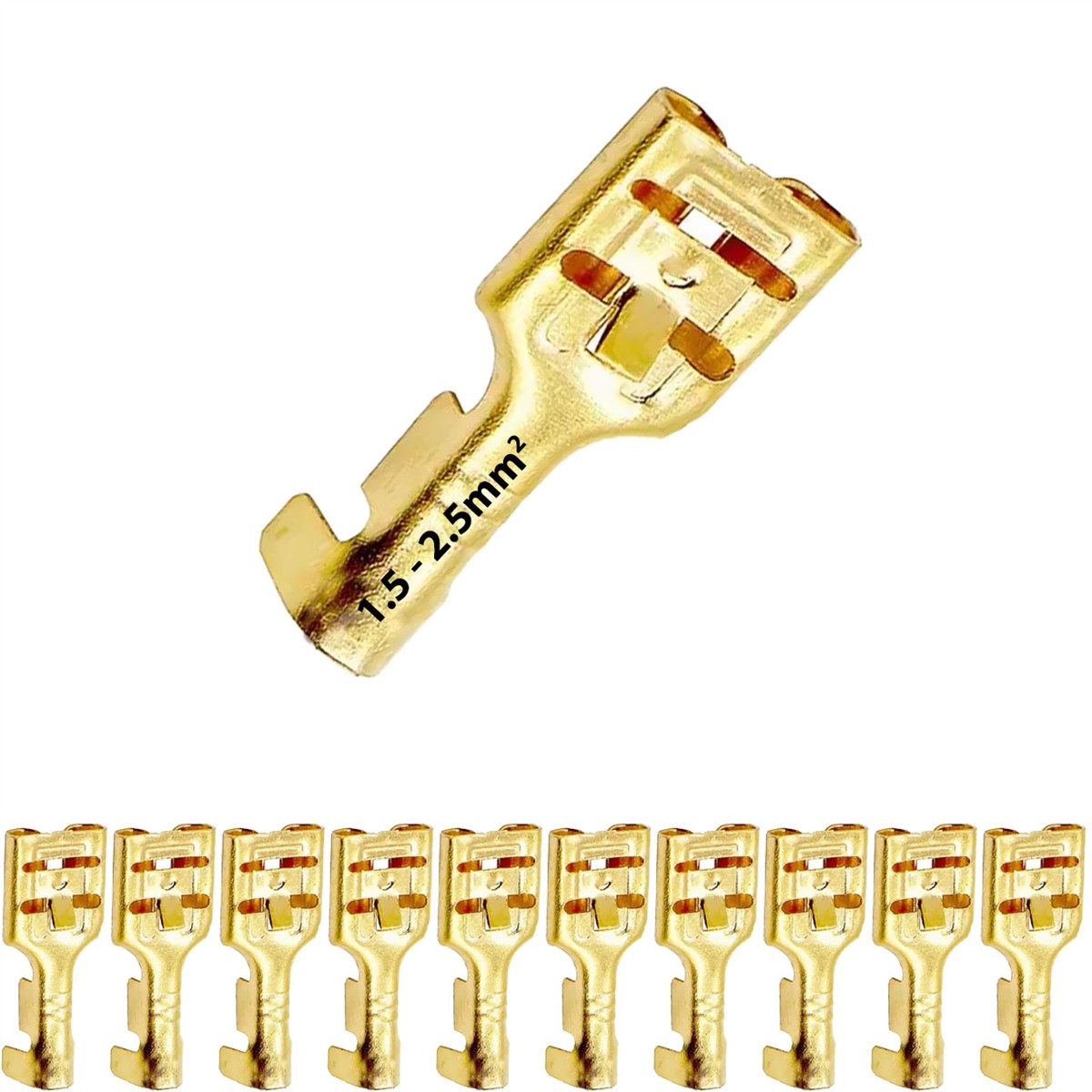

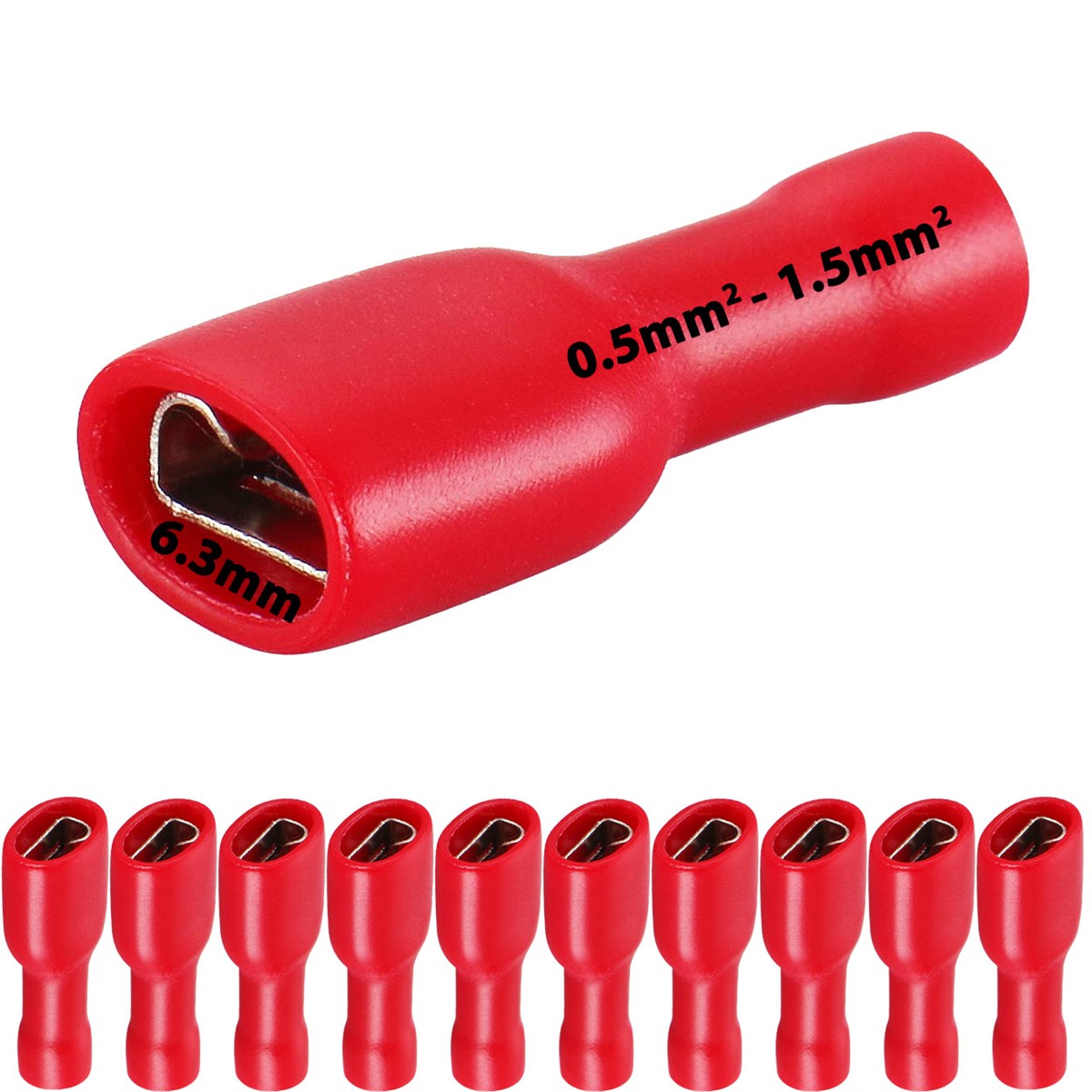

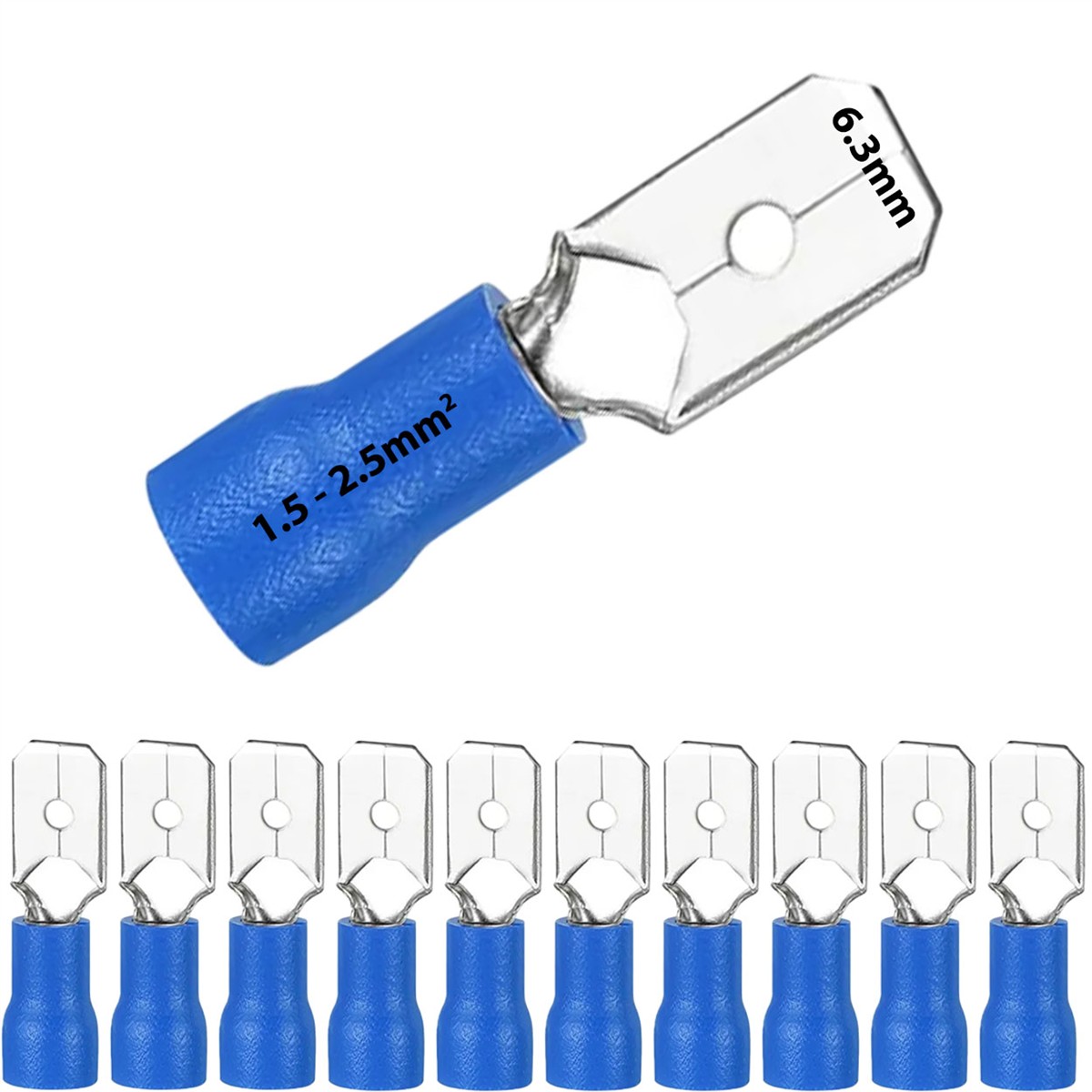

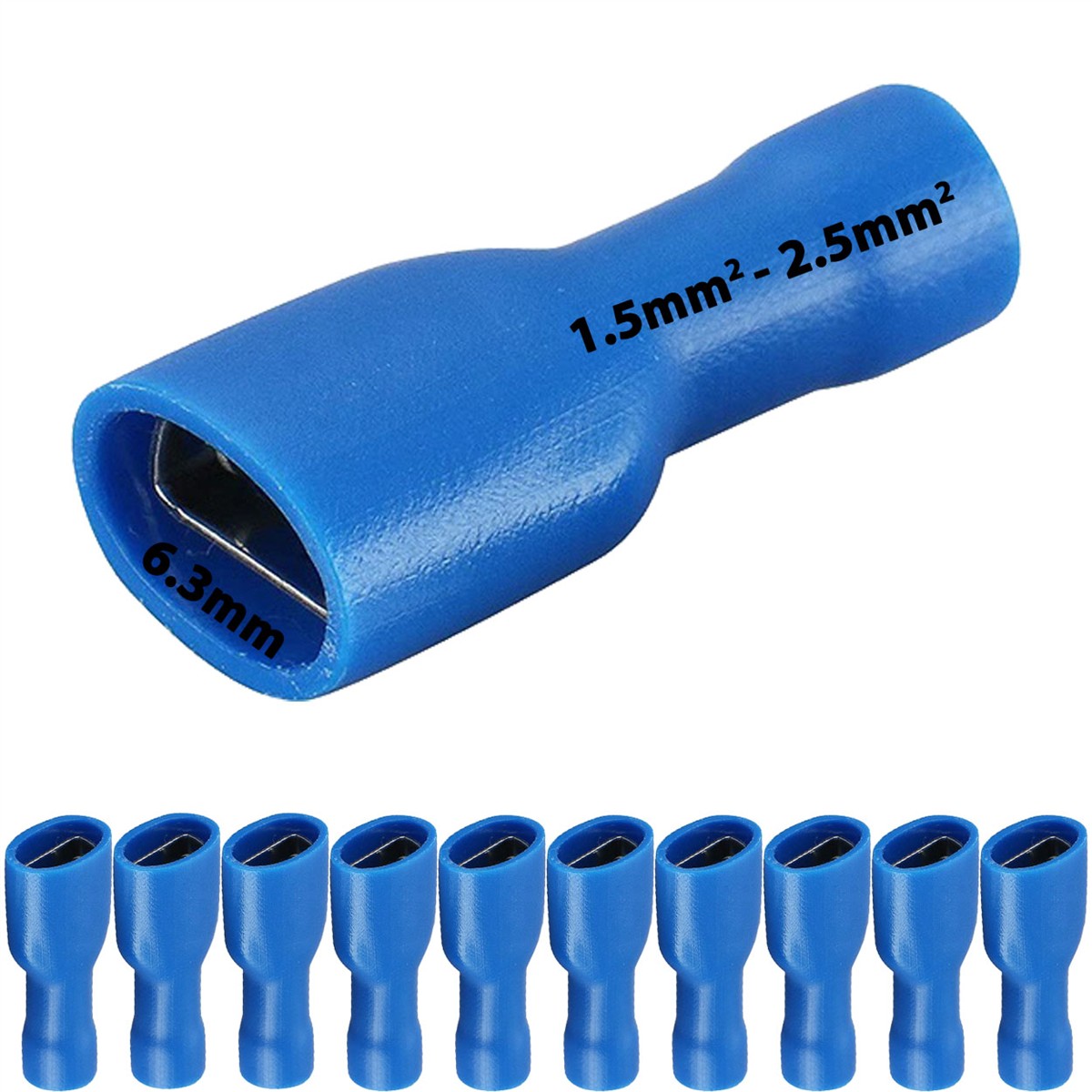

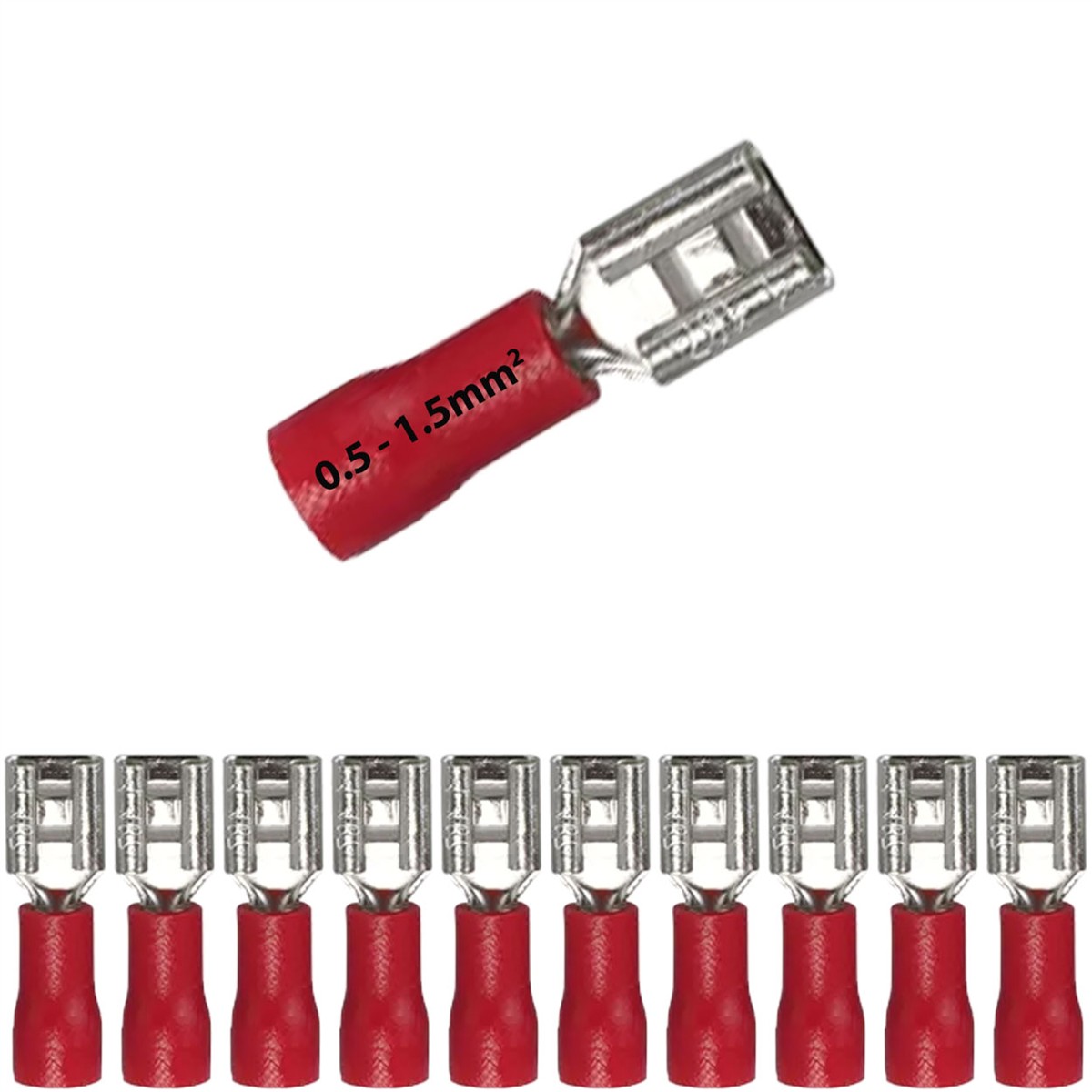

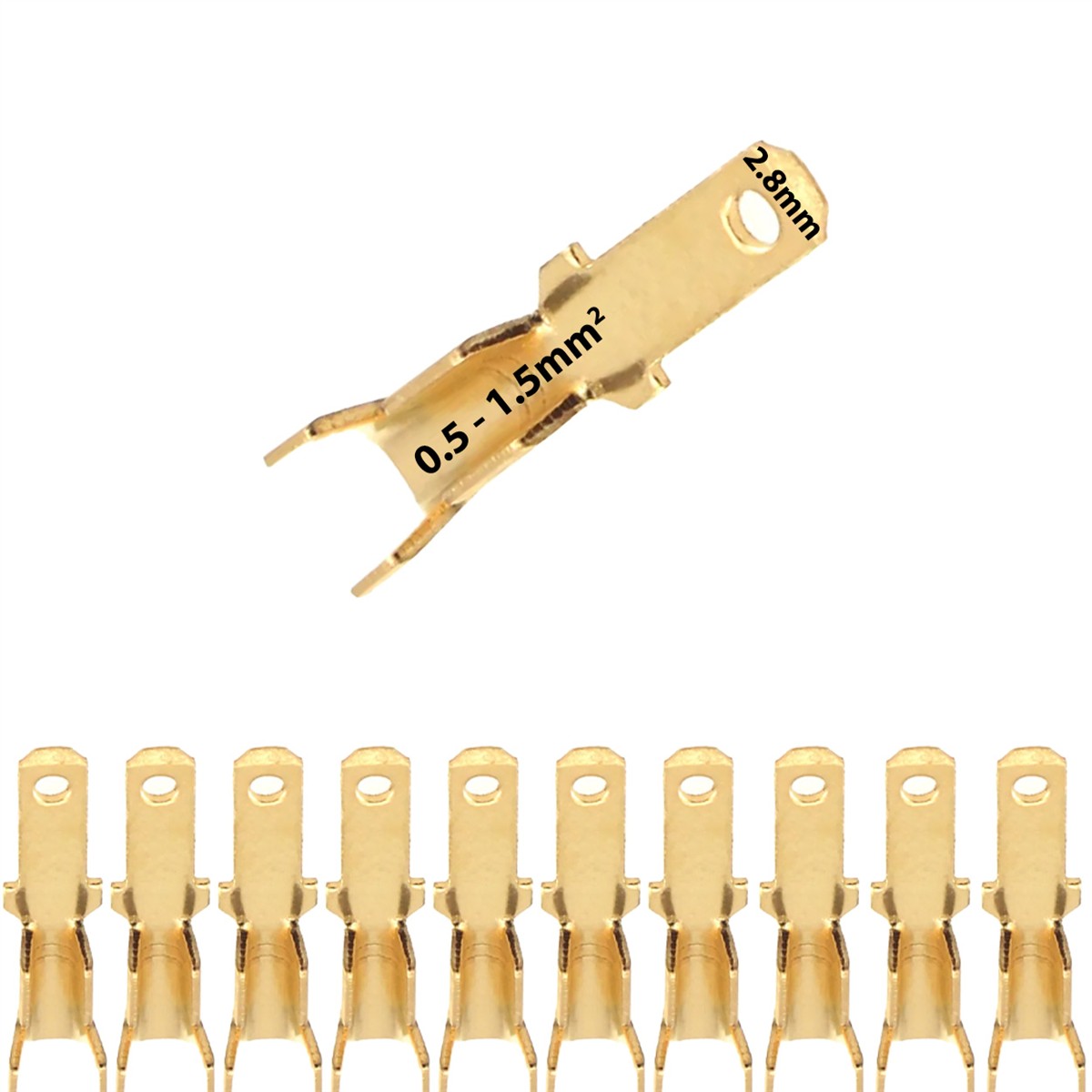

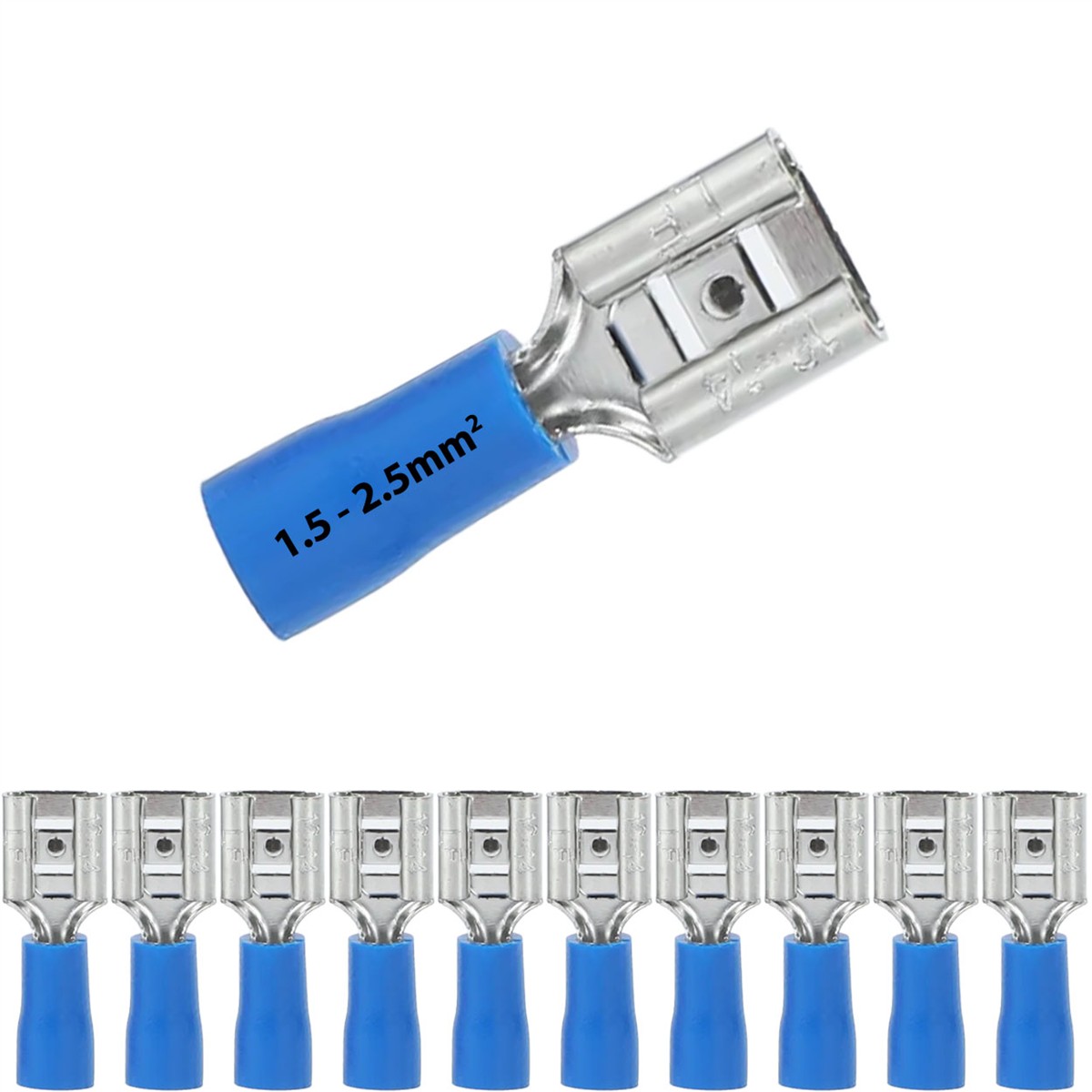

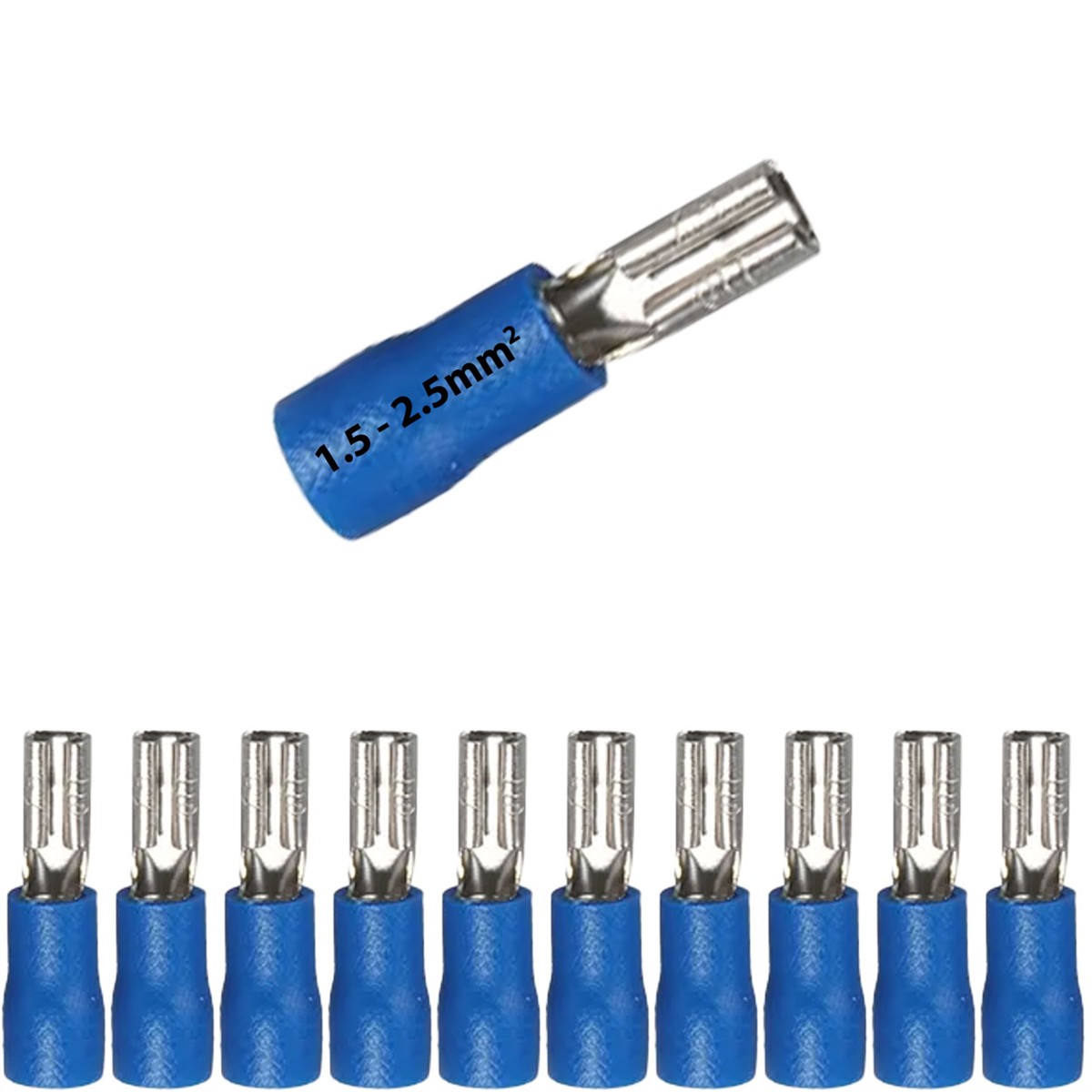

• Konektory płaskie męskie i żeńskie – o szerokości 2,8 mm, 4,8 mm i 6,3 mm, przeznaczone do łączenia rozłącznego, np. z gniazdami płaskimi.

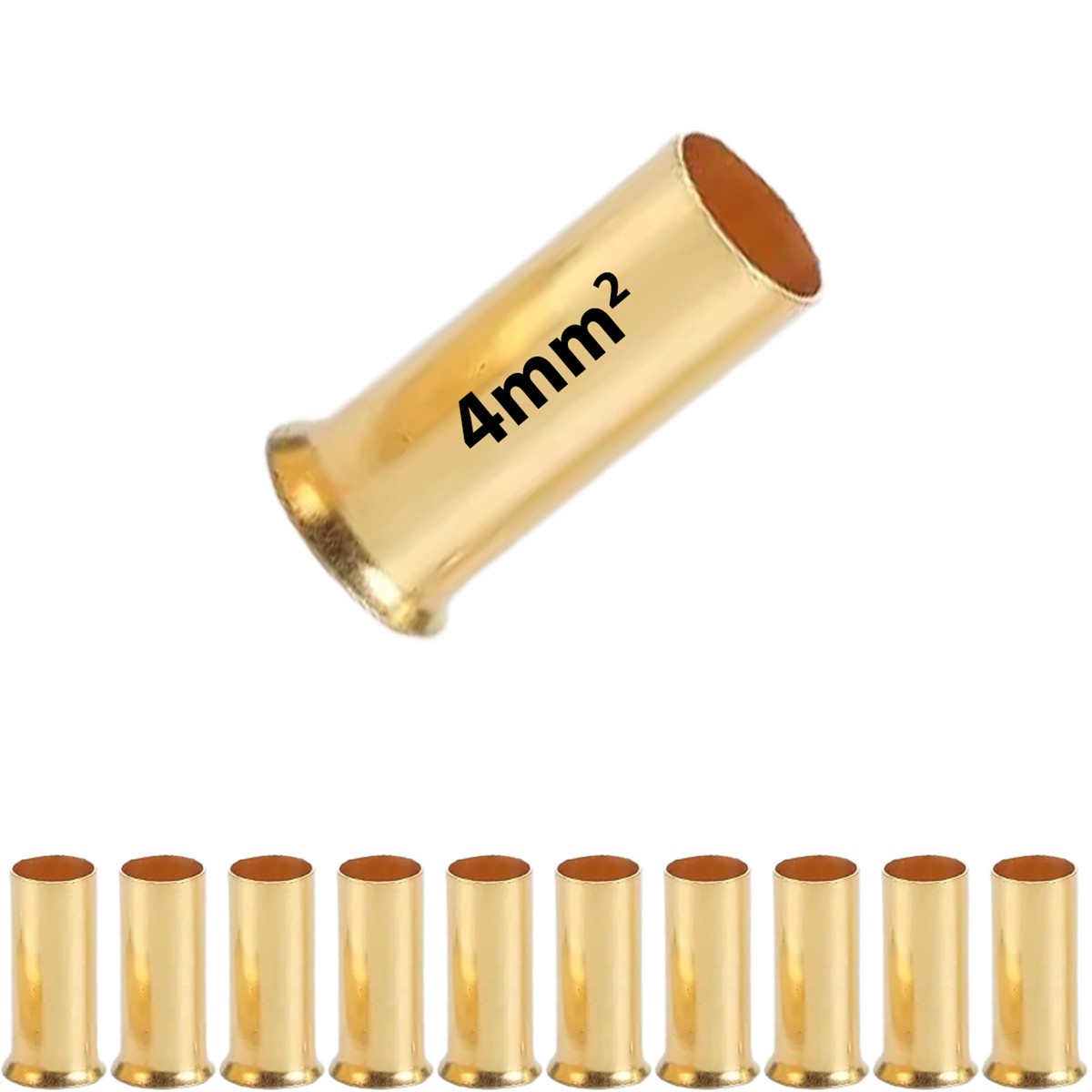

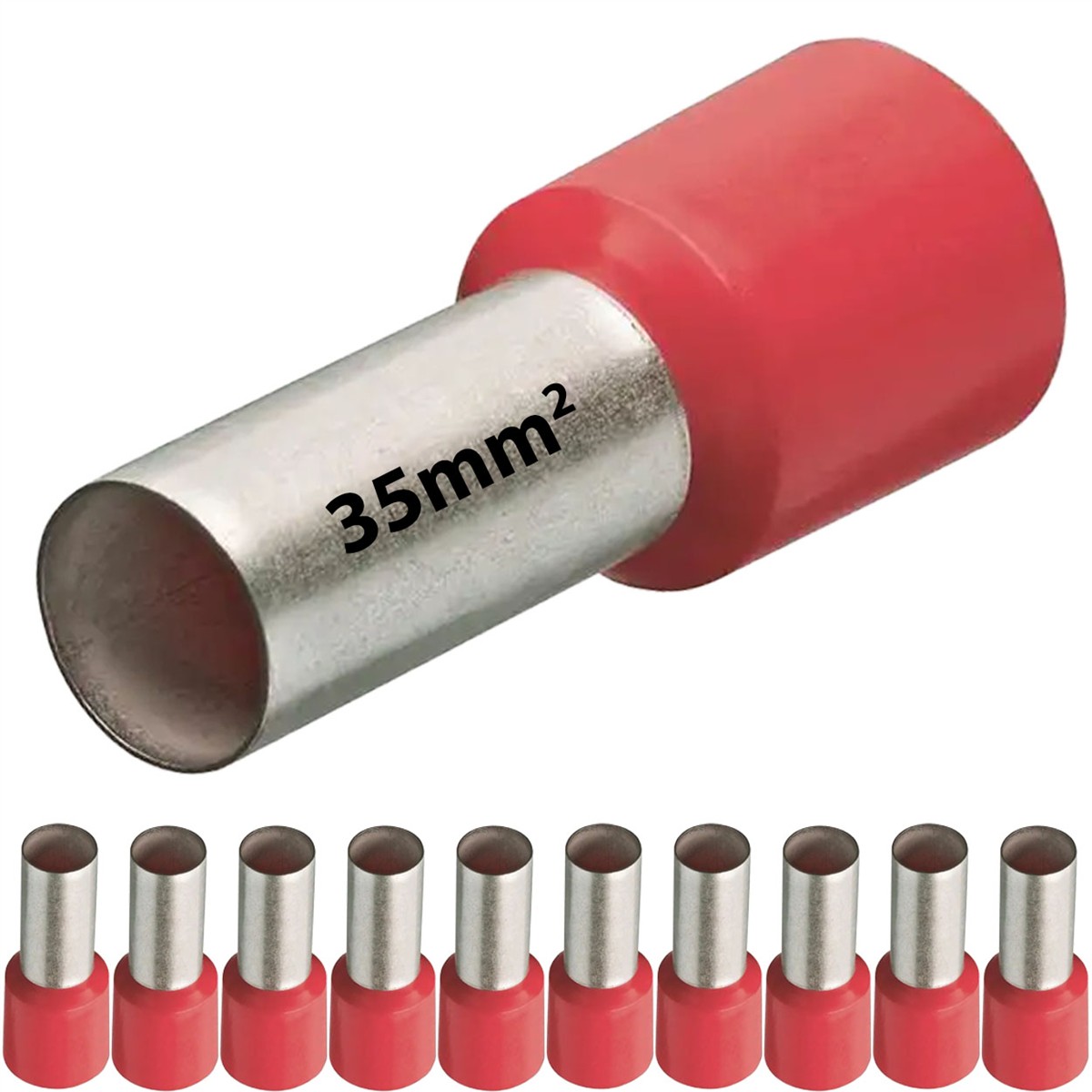

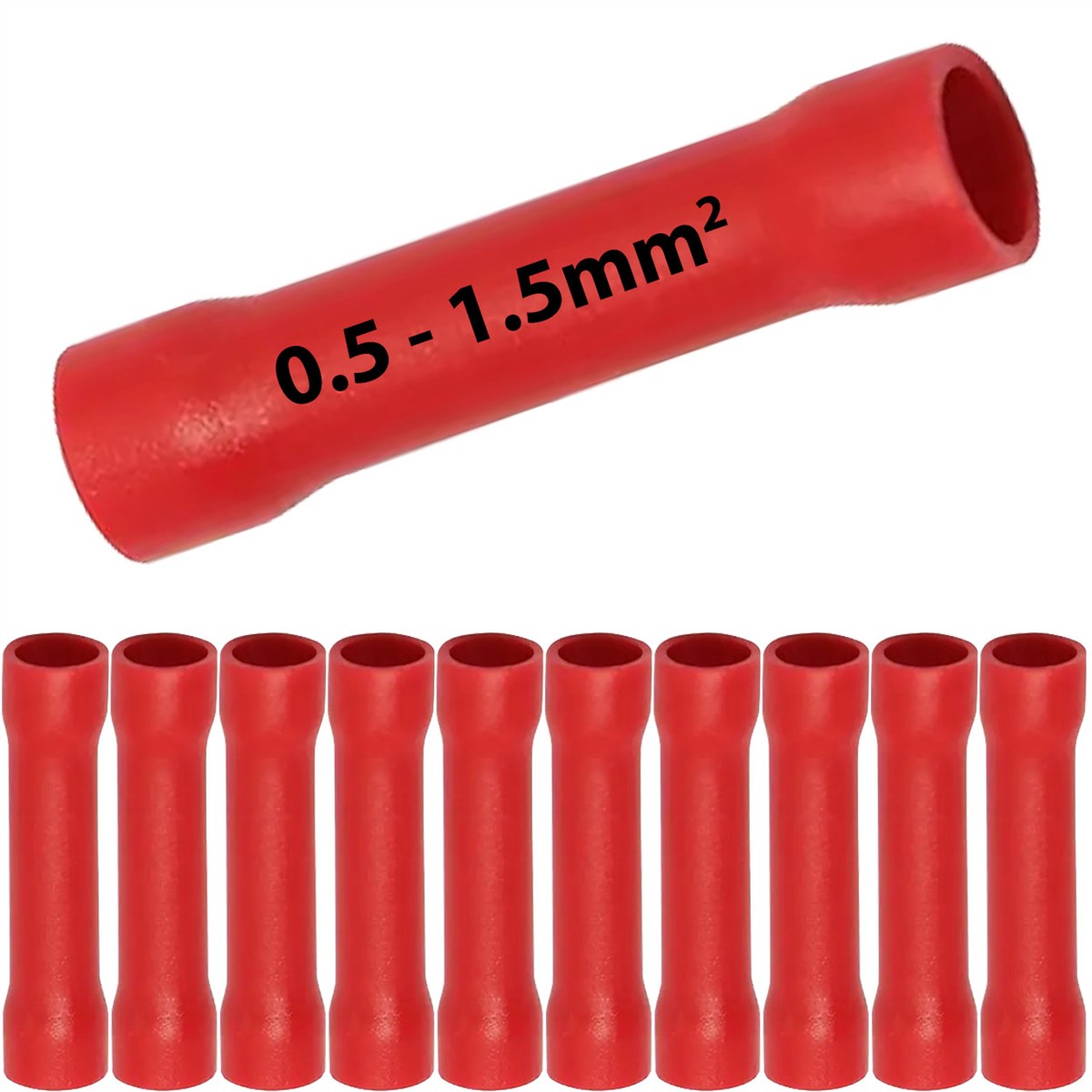

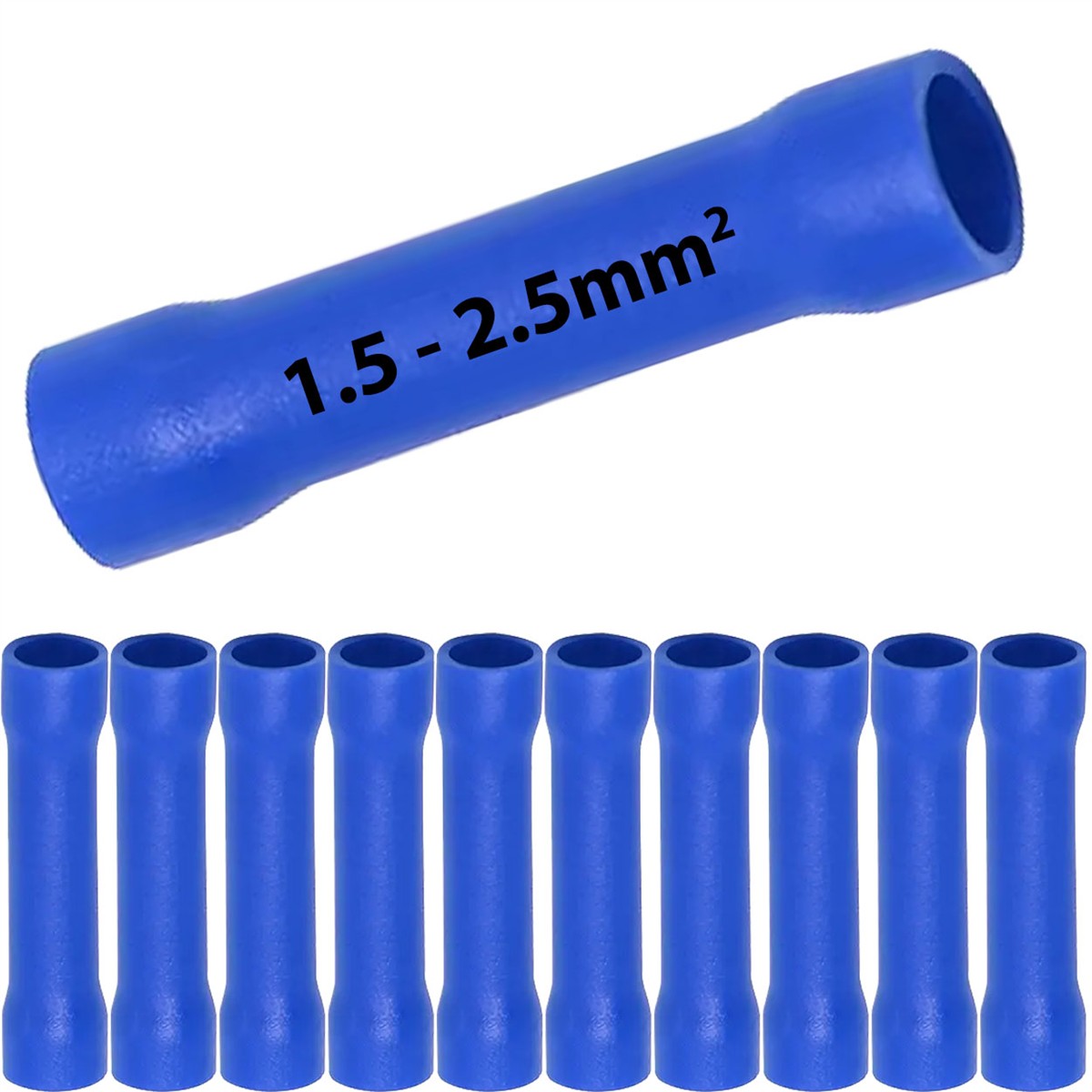

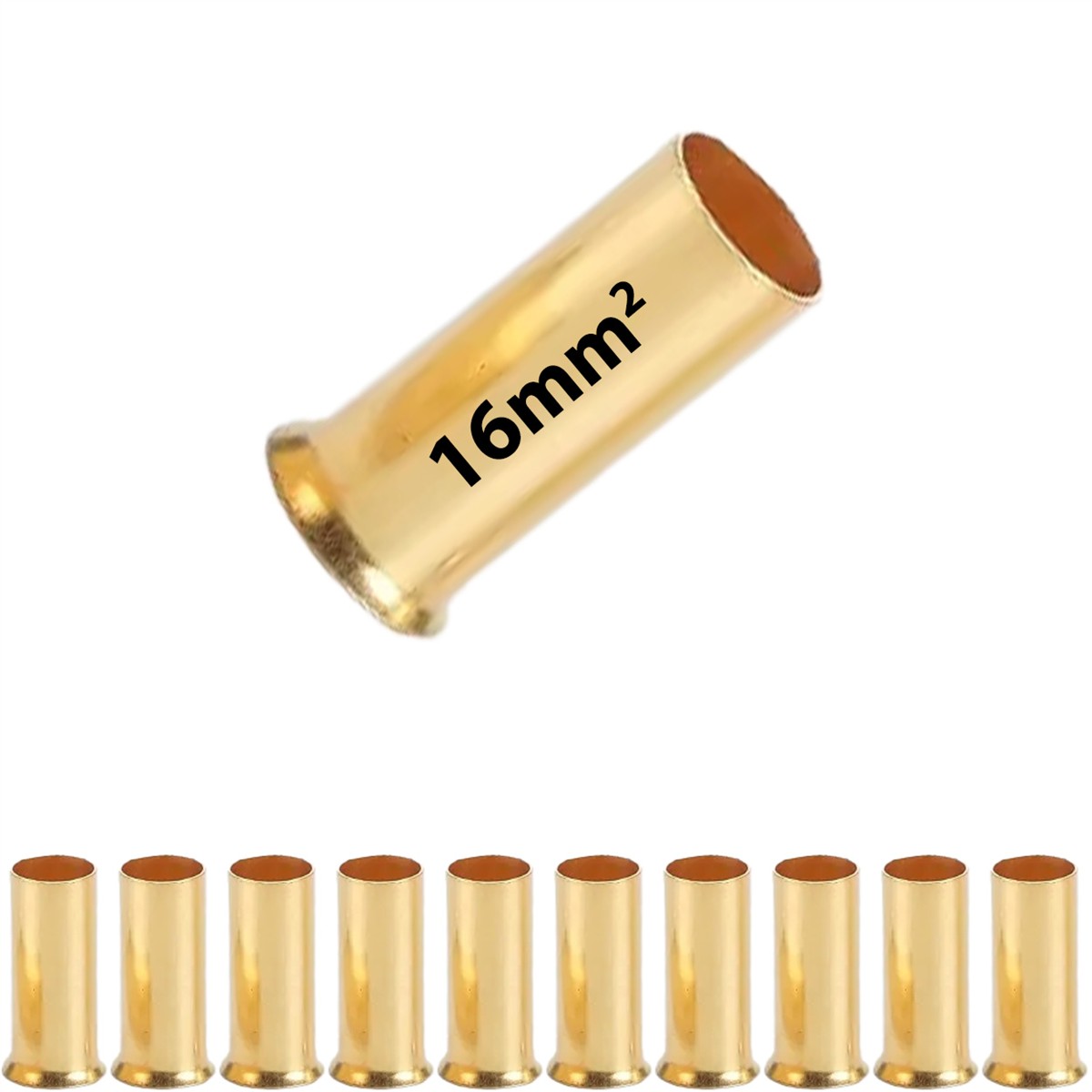

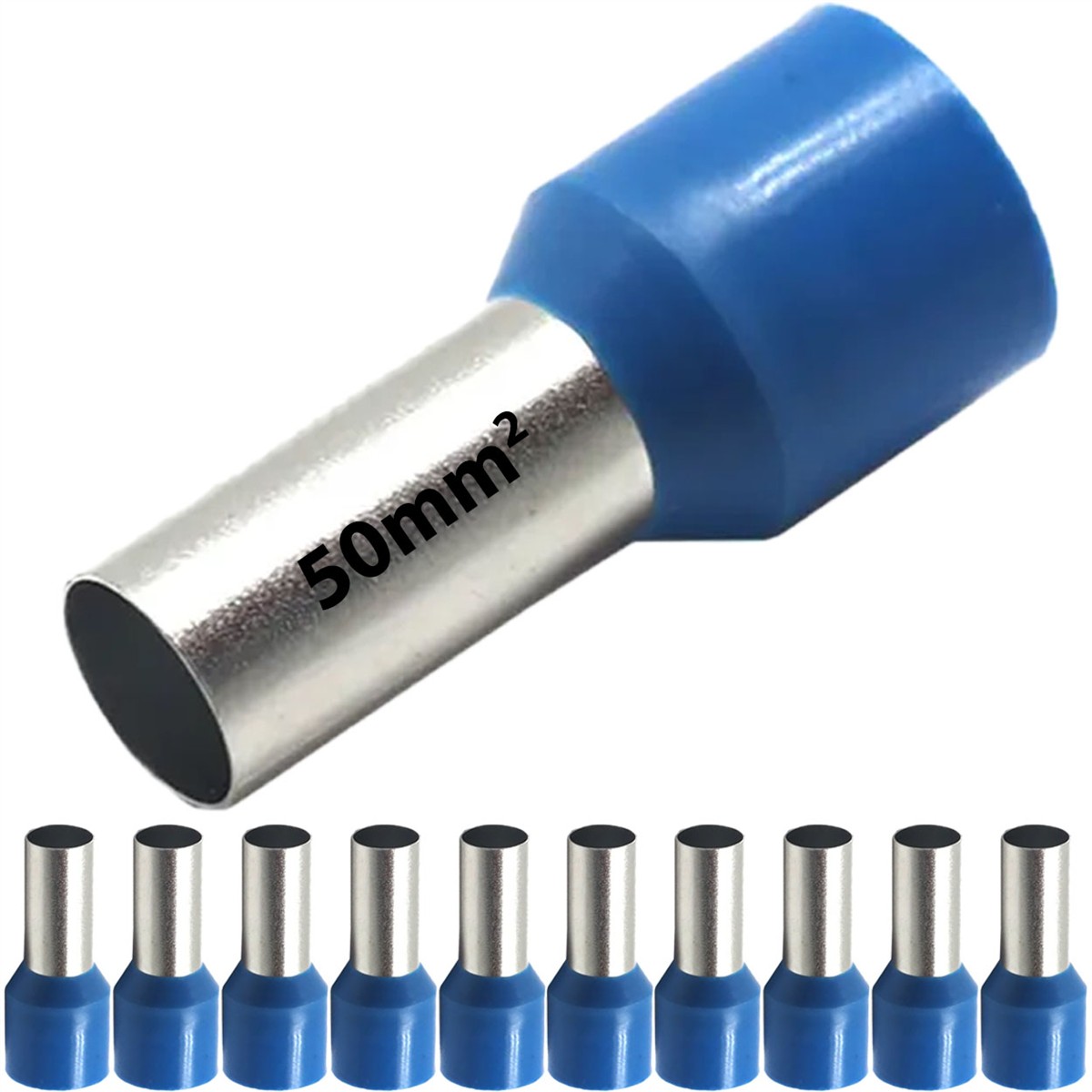

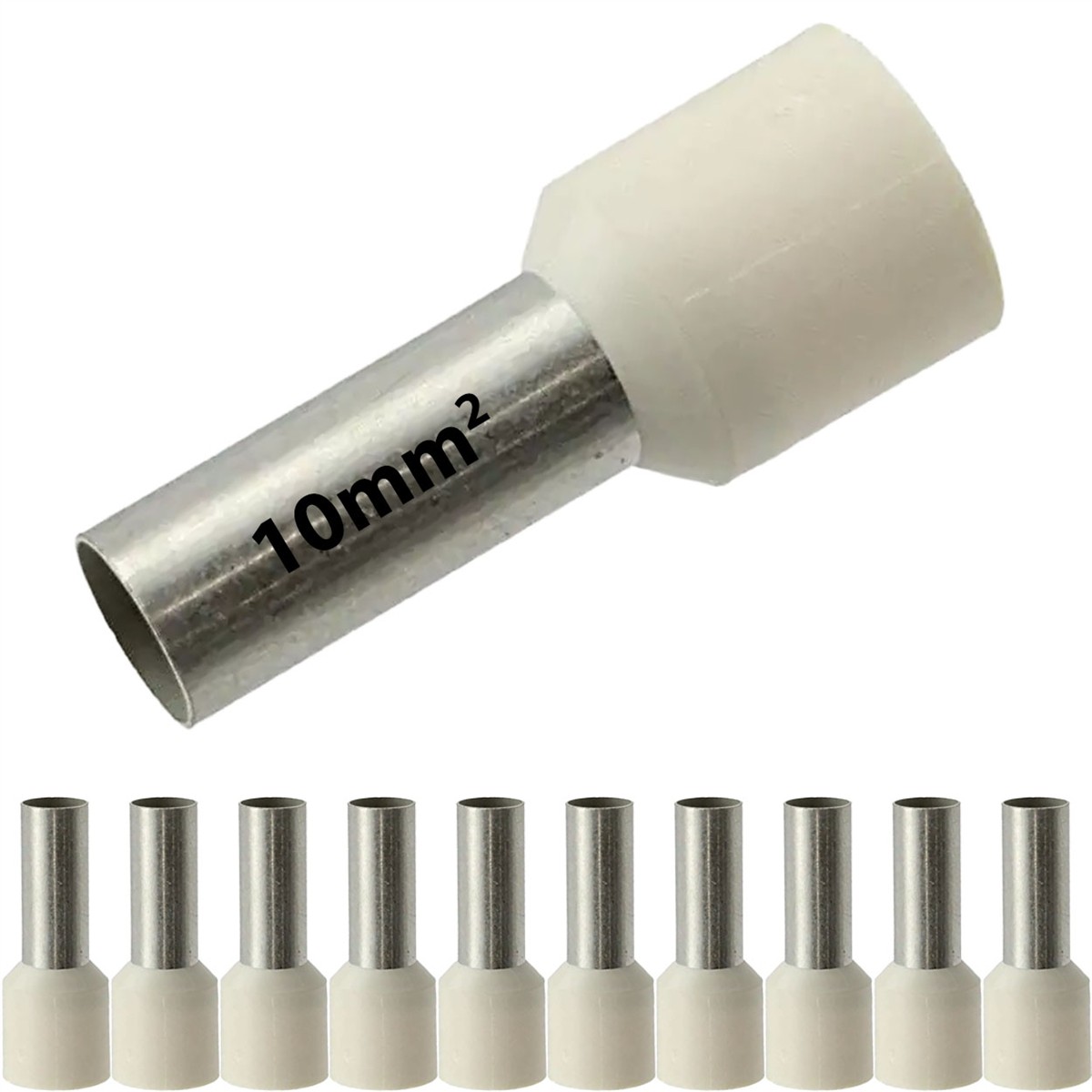

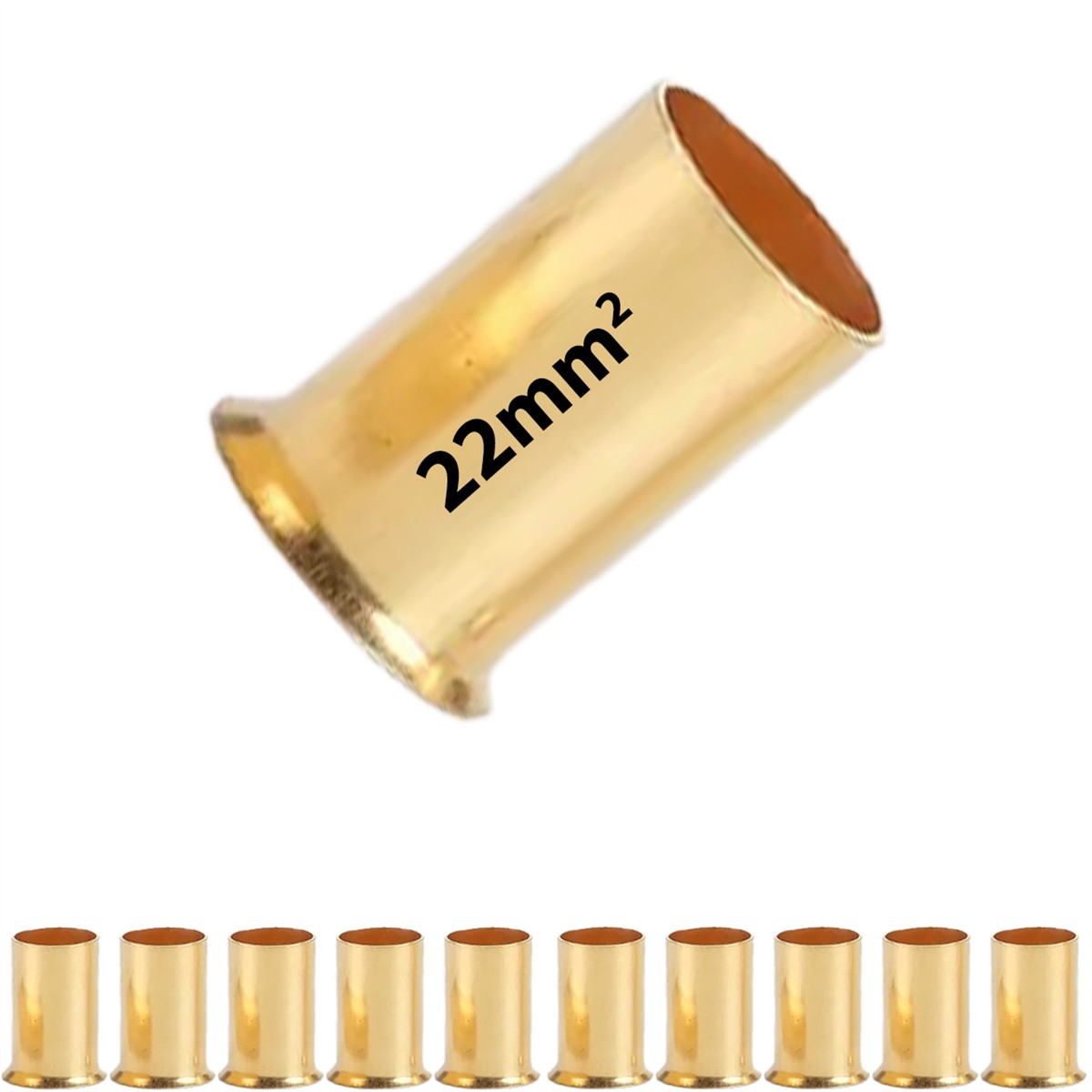

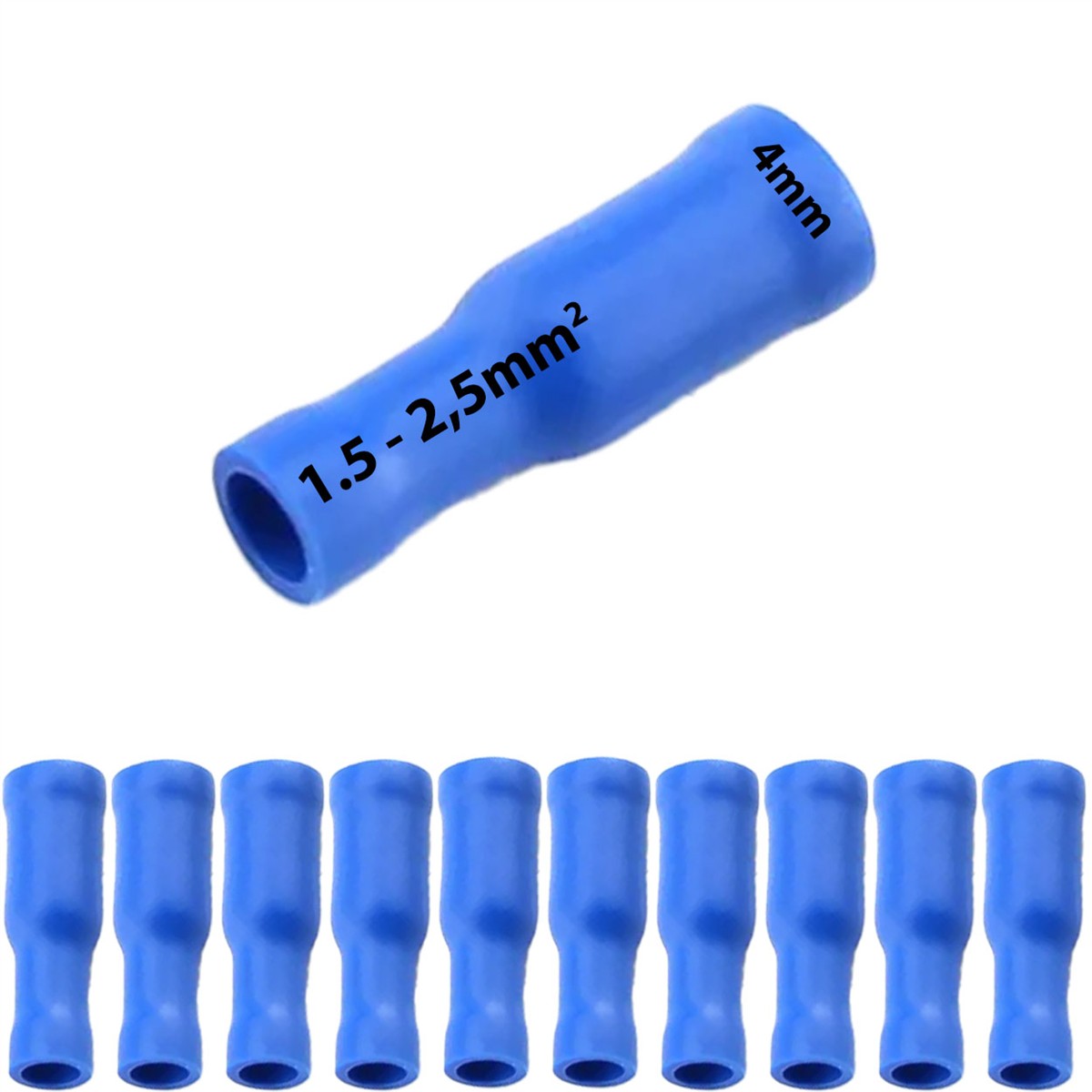

• Konektory rurkowe (tulejki) – zakładane na koniec przewodu i zaciskane, dostępne w przekrojach od 1,5 mm² do 50 mm².

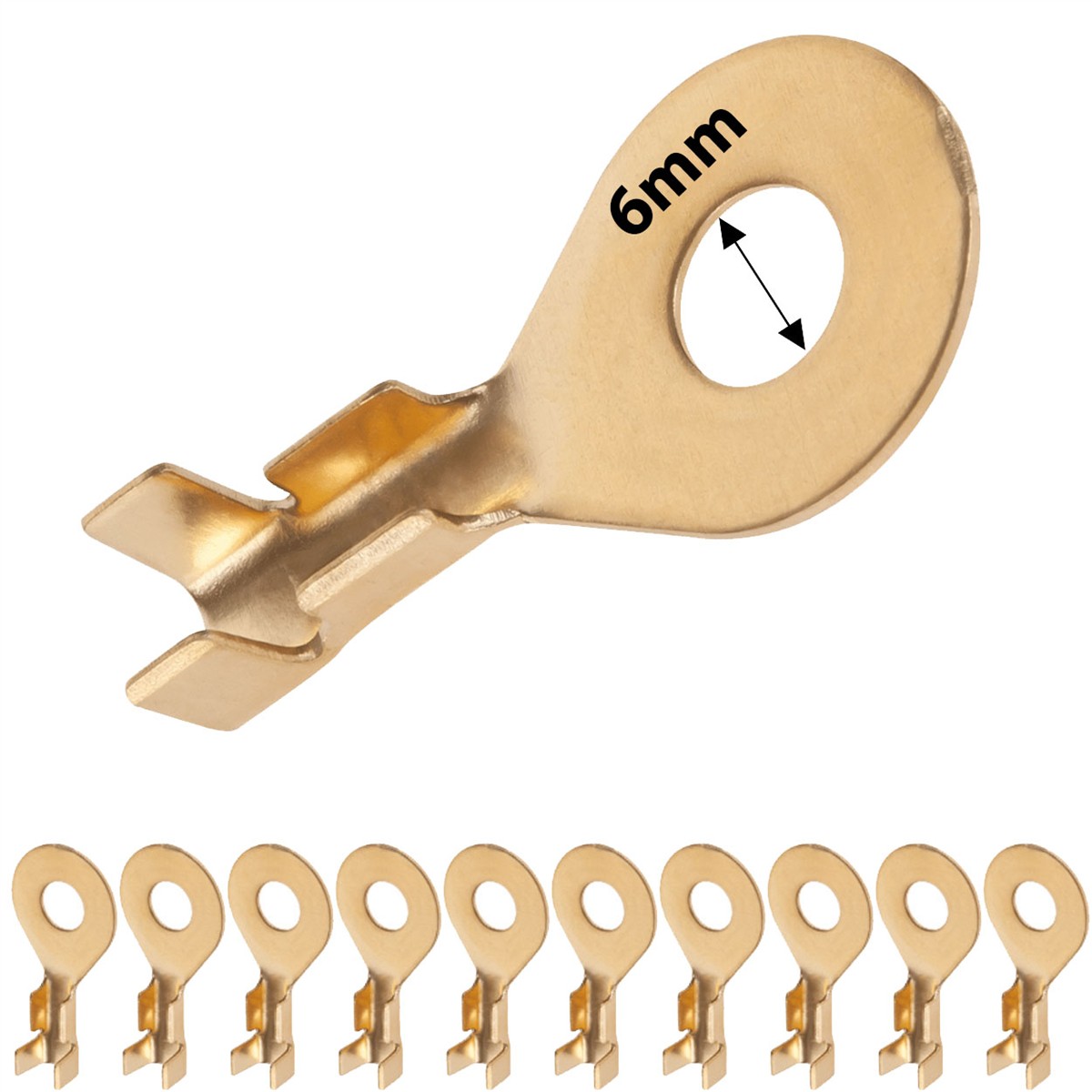

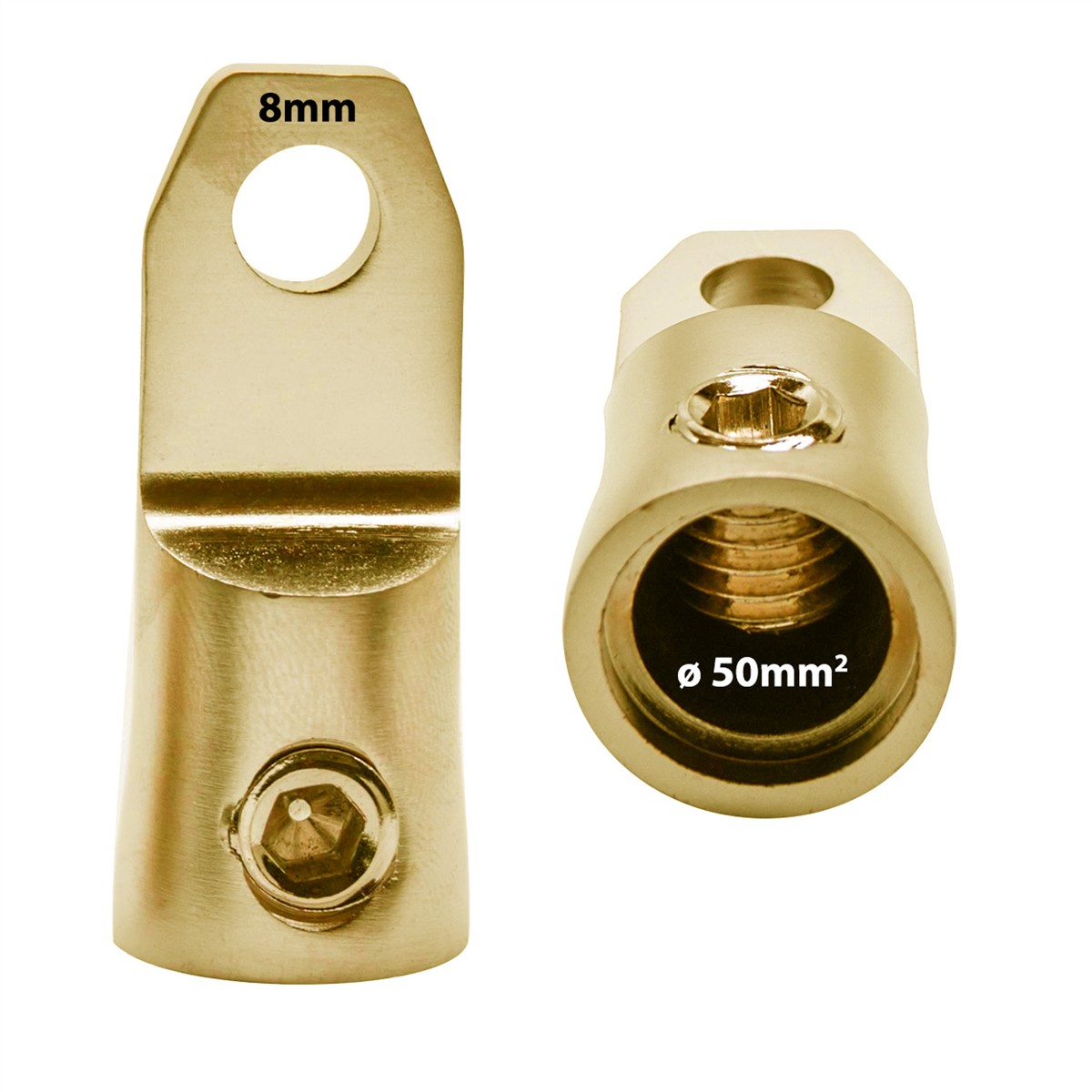

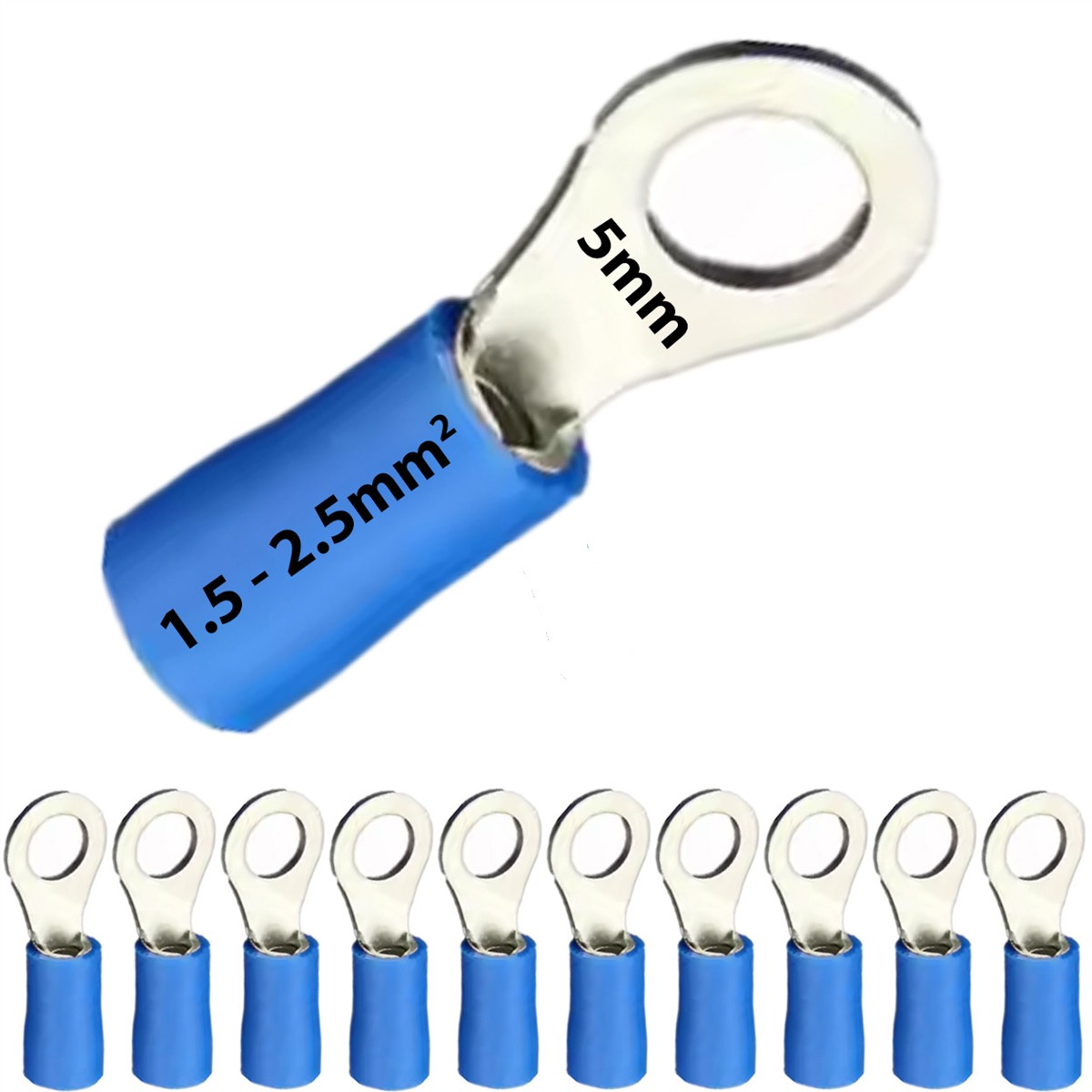

• Konektory oczkowe – z oczkiem o średnicy 4, 5 lub 6 mm, używane do przykręcania przewodu pod śrubę lub zacisk.

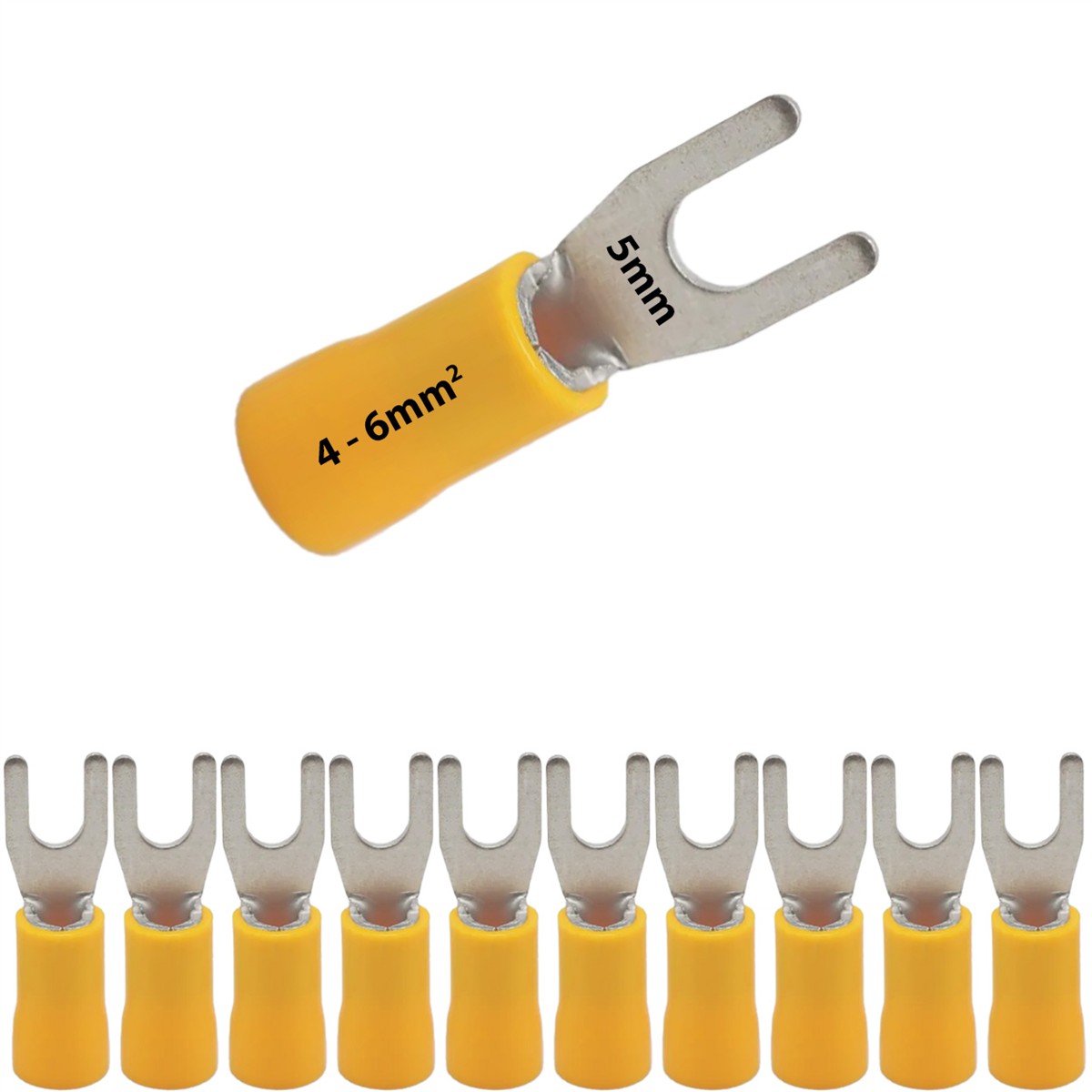

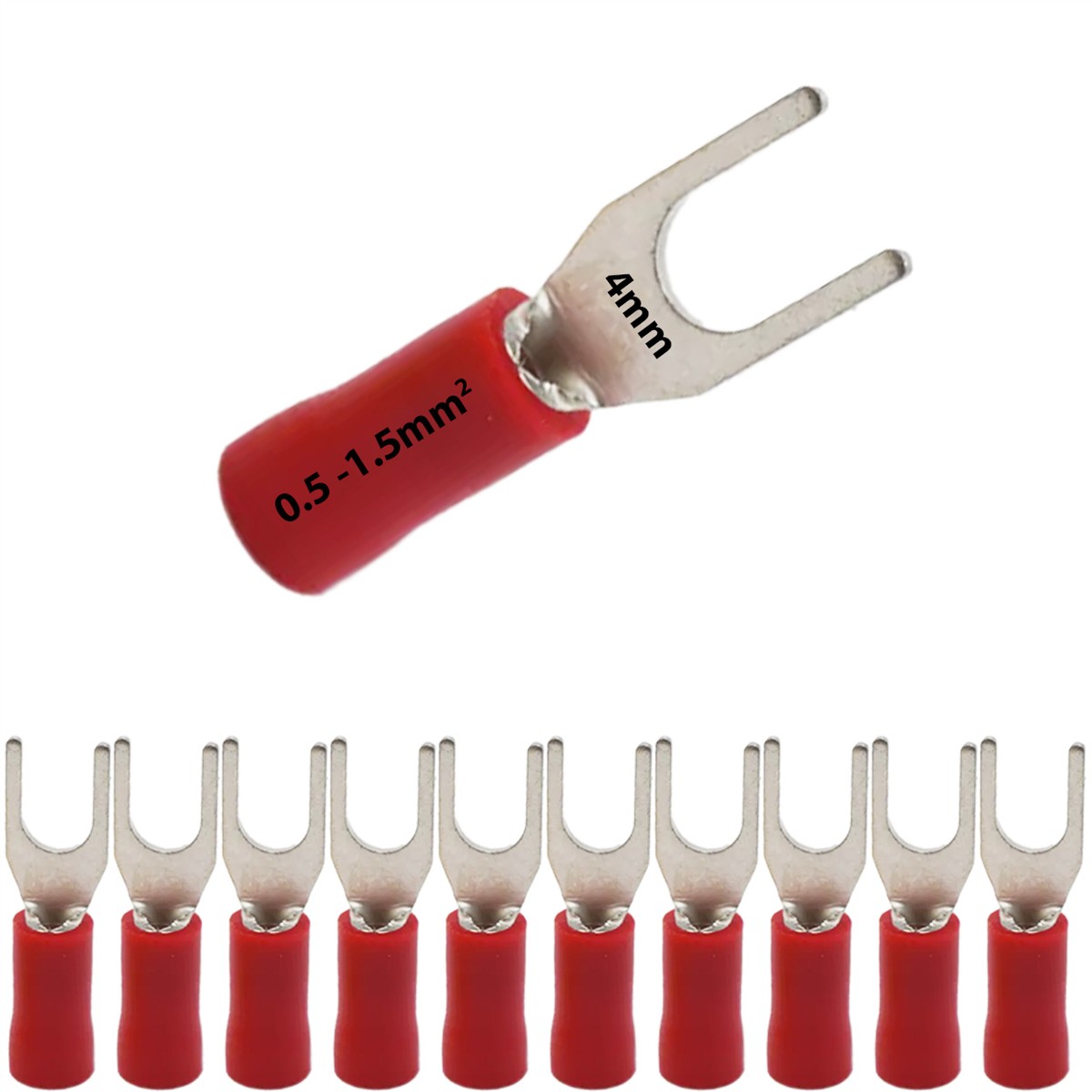

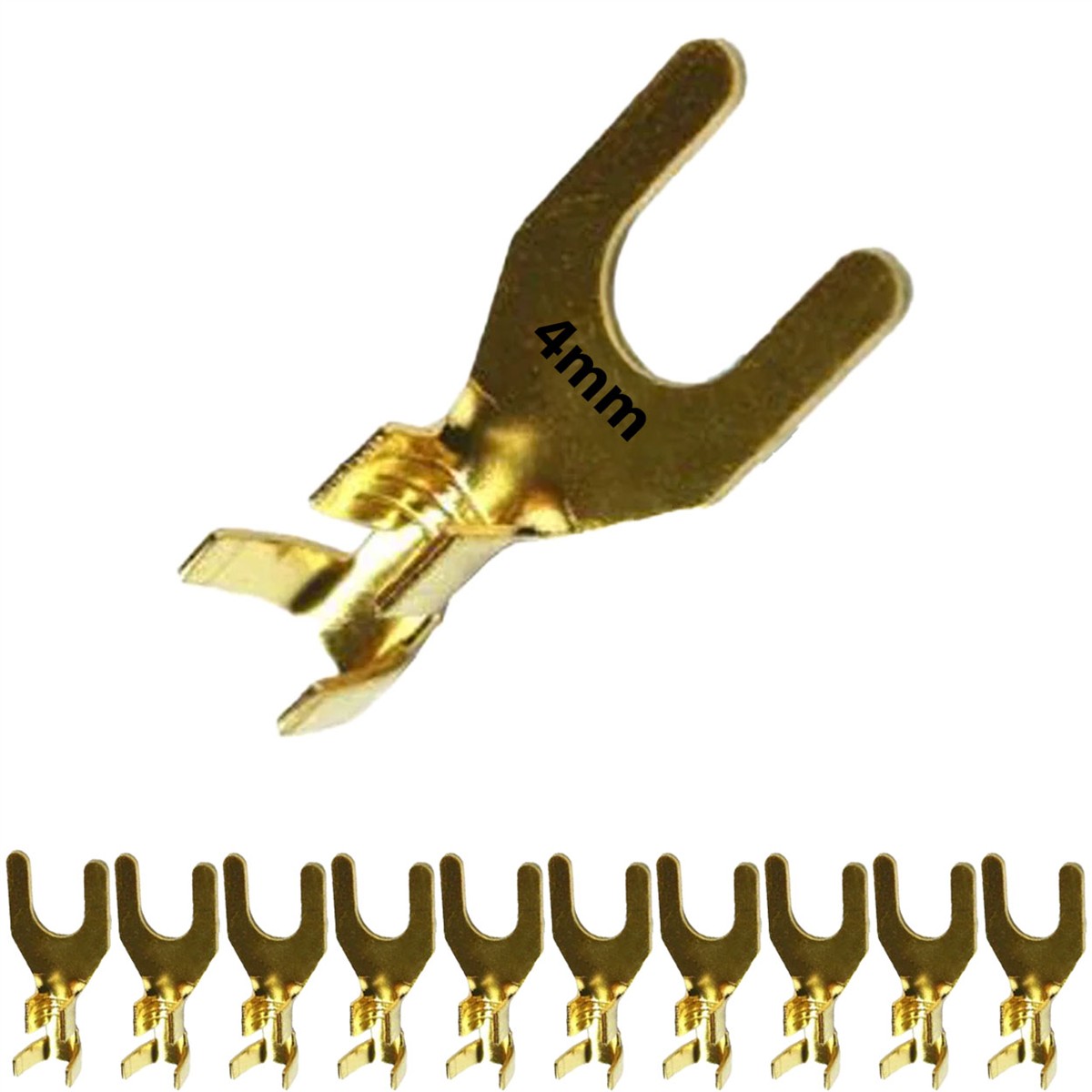

• Konektory widełkowe – o szerokości 4 mm, zakładane pod śrubę lub zacisk śrubowy.

Jak dobrać konektor do przewodu

Najważniejsze jest dopasowanie przekroju przewodu do zakresu konektora. Na opakowaniu podany jest zakres przekrojów, np. 0,5–1,5 mm² lub 1,5–2,5 mm². Konektor o zbyt dużym przekroju nie zapewni pewnego zacisku, a zbyt mały może się nie zmieścić na przewodzie. Warto też zwrócić uwagę na typ złącza – inne będą potrzebne do połączeń śrubowych, a inne do gniazd płaskich.

Kolory izolacji

Kolor izolacji konektora oznacza zwykle zakres przekroju przewodu: czerwony oznacza 0,5–1,5 mm², niebieski 1,5–2,5 mm², a żółty 4–6 mm². Ułatwia to szybką identyfikację i porządkowanie połączeń w instalacji.

Ilość w opakowaniu

Konektory dostępne są w opakowaniach po 10 lub 100 sztuk. Większe opakowanie sprawdza się przy dużych instalacjach lub serwisie, a mniejsze przy drobnych naprawach i pojedynczych projektach.

Najczęstsze pytania

Czy do zaciskania konektorów potrzebne jest specjalne narzędzie?

Tak, do pewnego połączenia zalecane jest profesjonalne szczypce do zaciskania, dopasowane do typu konektora. Zaciśnięcie zwykłymi szczypcami może dać słabe połączenie.

Jak sprawdzić, czy konektor pasuje do przewodu?

Sprawdź przekrój przewodu (w mm²) i porównaj go z zakresem podanym na konektorze lub opakowaniu. Przewód powinien swobodnie wejść do konektora bez siły i nie wystawać poza jego koniec.

Czym różnią się konektory 10 szt. i 100 szt.?

Zawartość i cena opakowania są różne, natomiast parametry techniczne konektorów z tej samej pozycji są takie same. Wybór zależy od tego, ile sztuk potrzebujesz.

Czy konektory nadają się do instalacji w gniazdach i rozdzielnicach?

Konektory izolowane służą do połączeń w instalacjach niskonapięciowych. Przed zastosowaniem w konkretnej instalacji upewnij się, że ich parametry odpowiadają wymaganiom danego obwodu.
